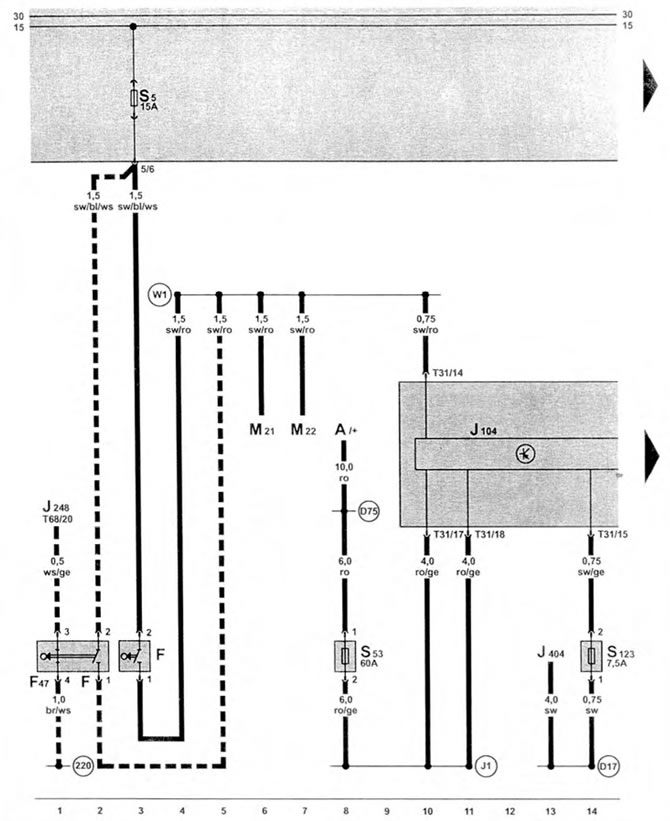

Układ zapobiegający blokowaniu kół ABS z elektroniczną blokadą mechanizmu różnicowego EDS od czerwca 1998 r. (I)
| A | bateria |
| F | przełącznik świateł stopu |
| F47 | przełącznik pedału hamulca, w dolnej części kabiny, z przodu po lewej stronie |
| J104 | jednostka sterująca ABS z EDS, po lewej stronie w komorze silnika |
| J248 | jednostka sterująca wtryskiem paliwa diesla |
| J404 | przekaźnik rozładowczy dla zacisku 15, pod siedzeniem kierowcy |
| M21 | żarówka lewego światła stopu i lewego tylnego światła postojowego |
| M22 | żarówka prawego światła stopu i prawego tylnego światła postojowego |
| S53 | bezpiecznik zaworu układu ABS pod siedzeniem kierowcy |
| S123 | bezpiecznik pompy/zaworu hydraulicznego ABS pod siedzeniem kierowcy |
| T31 | złącze okablowania, 31-pinowe |
| T68 | złącze okablowania. 68-pinowe, na jednostce sterującej układem wtrysku paliwa diesla |
| (220) | połączenie z ciałem (czujnik masy), w zestawie z wiązką przewodów silnika |
| (D17) | podłączenie do bieguna dodatniego 1 (15), znajdującego się w zestawie okablowania silnika |
| (D75) | podłączenie do bieguna dodatniego 2 (15), znajdującego się w zestawie okablowania silnika |
| (J1) | podłączenie do bieguna dodatniego (30) w zestawie przewodów ABS |
| (W1) | podłączenie do bieguna dodatniego (54) w zestawie okablowania z tyłu |
| - - - | tylko w silnikach AHD i AGX |
