Układ zapobiegający blokowaniu kół ABS z elektroniczną blokadą mechanizmu różnicowego EDS od czerwca 1998 r. (IV) (VW Lt 2d)

Układ zapobiegający blokowaniu kół ABS z elektroniczną blokadą mechanizmu różnicowego EDS od czerwca 1998 r. (IV)

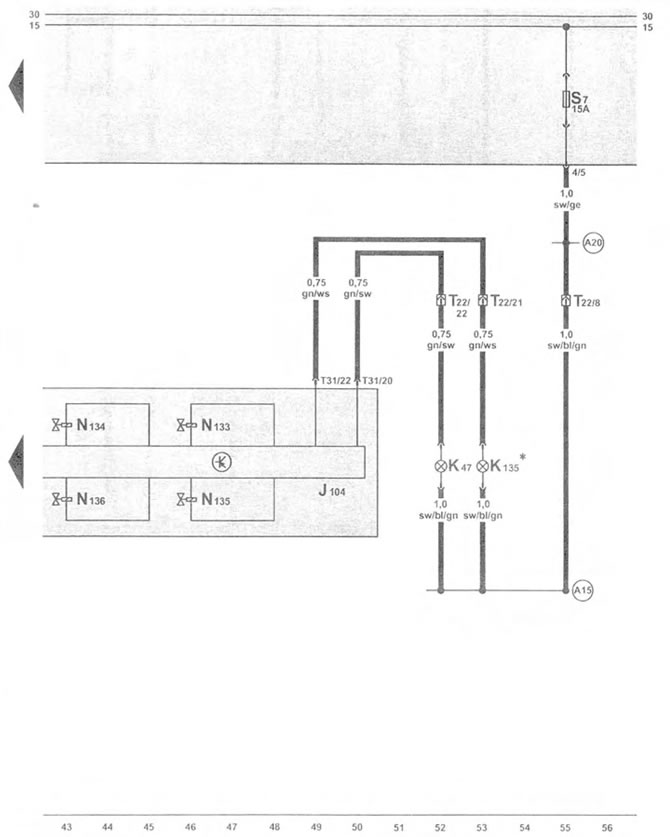

Układ zapobiegający blokowaniu kół ABS z elektroniczną blokadą mechanizmu różnicowego EDS od…

J104	jednostka sterująca ABS z EDS, po lewej stronie w komorze silnika
K47	kontrolka ABS na desce rozdzielczej
K135	kontrolka ostrzegawcza EDS * na desce rozdzielczej
N133	zawór wlotowy ABS tył prawy
N134	zawór wlotowy ABS tylny lewy
N135	zawór wydechowy ABS tył prawy
N136	zawór wydechowy ABS tył lewy
T22	złącze przewodów 22-pinowe, lewe pod deską rozdzielczą
T31	złącze okablowania, 31-pinowe
(A15)	podłączenie do bieguna dodatniego (15) w wiązce przewodów deski rozdzielczej
(A20)	połączenie (15A) zawarte w zestawie okablowania deski rozdzielczej
*	Kontrolka elektronicznej blokady mechanizmu różnicowego (EDS) na zestawie wskaźników oznaczona jest symbolem ABD (automatyczny hamulec różnicowy).
