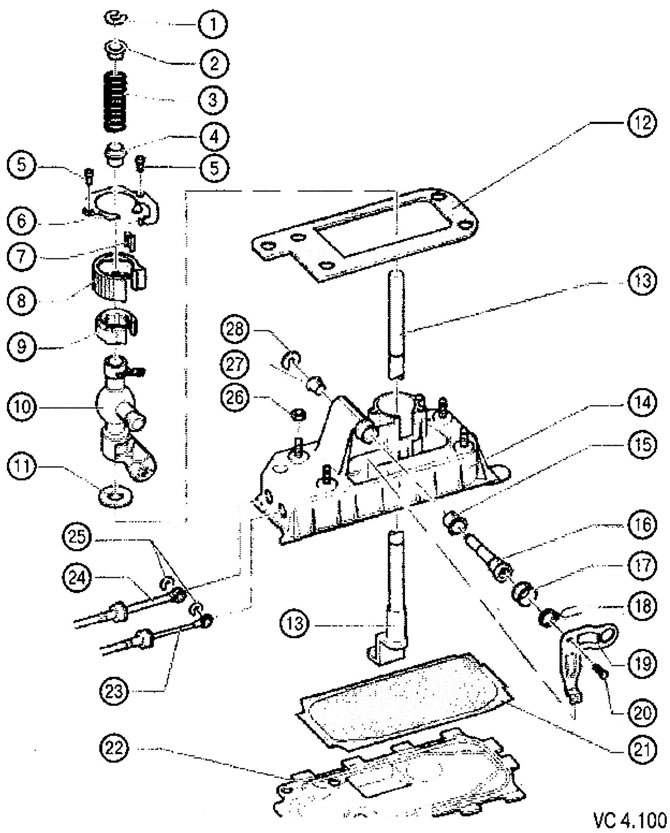

Lista złożeń i części do rysowania VC4.100:
1. Podkładka zabezpieczająca.
2. Rękaw.
3. Wiosna.
4. Rękaw.
5. Śruba: 5 Nm.
6. Pokrywka.
7. Amortyzator.
8. Amortyzator.
9. Wkładka wspierająca.
10. Palec dźwigni zmiany biegów.
11. Podkładka tłumiąca.
12. Uszczelka.
13. Dźwignia zmiany biegów.
14. Obudowa dźwigni zmiany biegów.
15. Tuleja podtrzymująca.
16. Oś.
17. Tuleja prowadząca.
18. Wiosna.
19. Dźwignia wyboru biegów.
20. Śruba: 5 Nm.
21. Uszczelka.
22. Pokrywa.
23. Linka wyboru biegów.
24. Kabel włączenia przelewów.
25. Podkładka zabezpieczająca.
26. 4 nakrętki: 8 Nm.
27. Tuleja podtrzymująca.
28. Podkładka zabezpieczająca.
