Механично заключване на корпуса на съединителя (VW Passat B6)

Съдържание: Пример 1 ↓ Пример 2 ↓ Пример 3 ↓

Вторичната закопчалка е фиксаторът на тялото на съединителя, който закрепва всички проводници в тялото на съединителя. Ако корпусът на съединителя има вторично закрепване, тогава преди отключване и отстраняване на отделни контакти, той трябва да се отвори или отстрани с помощта на специален инструмент за захващане.

Вторичното закрепване е подчертано върху тялото на конектора в различен цвят. Това улеснява разпознаването на вторичното закопчаване и изяснява принципа му на действие.

Показаните тук форми на корпуса на съединителя не са единствените в цялата им гама, те само ясно демонстрират различните принципи на работа на вторичните крепежни елементи.

Пример 1

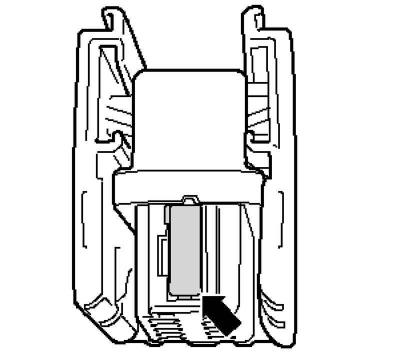

Фиг. 7.137. Местоположение на мида

Ключалката на корпуса трябва да се отключи чрез премахване на "гребена" (фиг. 7.137).

Пример 2

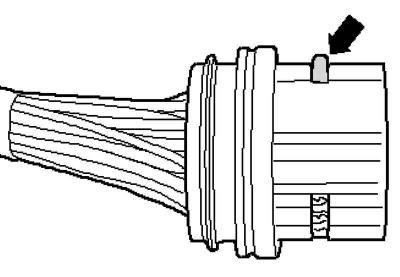

Фиг. 7.138. Отключване на ключалката

Отваряйки "езика", можете да отключите ключалката за връзка (фиг. 7.138).

Пример 3

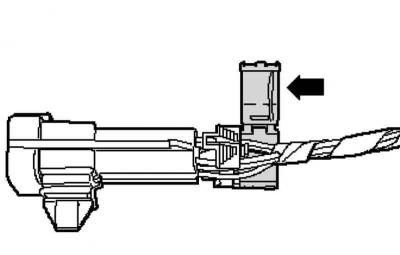

Фиг. 7.139. Местоположение на вентила

(Оригиналната информация е публикувана на ресурса: www.VWMANUAL.ru)

Заключването на връзката може да се отключи чрез издърпване на "резето" (фиг. 7.139).
