Премахване и монтиране на горивни инжектори (VW Golf 4)

Предупреждение: Поддържайте зоната чиста, когато работите с горивни инжектори.

Премахване

1. Почистете зоната около горивните инжектори и съединителните гайки на горивопровода.

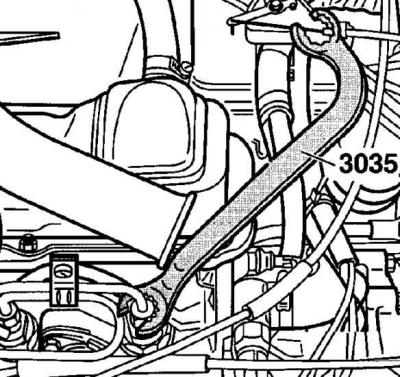

2. Развийте съединителните гайки и свалете горивопроводите за високо налягане като комплект.

3. Развийте държачите на горивните инжектори и извадете горивните инжектори от двигателя.

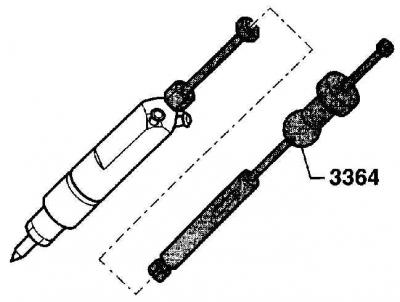

4. За да премахнете горивните инжектори, можете да използвате инерционен чук или специален инструмент VW3364.

5. Отстранете термозащитния уплътнителен пръстен.

Монтиране

1. При монтиране на горивни инжектори трябва да се използва нов термозащитен уплътнителен пръстен. Пръстенът трябва да бъде монтиран така, че коничната страна да е обърната нагоре (стрелката показва посоката към главата на цилиндъра).



2. Монтирайте горивните инжектори.

3. Монтирайте държача на горивния инжектор, като се уверите, че скобата е позиционирана правилно върху опората.

(Информацията е представена на уебсайта: www.VWmanual.ru)

4. Завийте болта със сферичната шайба и го затегнете с въртящ момент от 2 Nm.

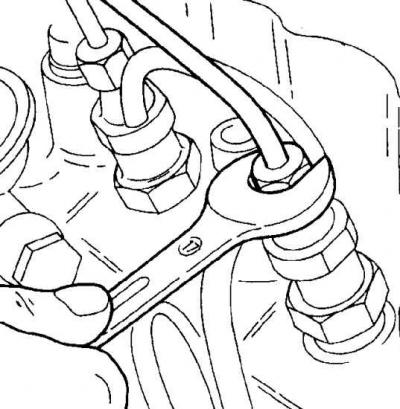

5. Монтирайте горивопроводите за високо налягане и затегнете съединителните гайки с въртящ момент от 25 Nm.
