Nastavenie primárneho hriadeľa (VW Golf 2)

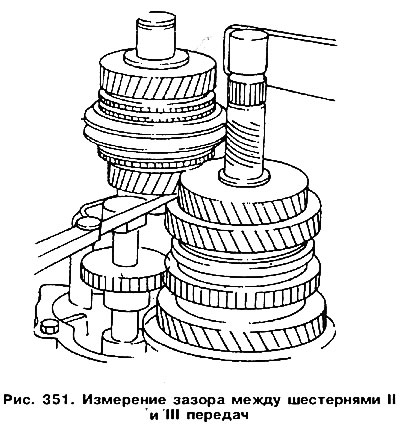

Pri nastavovaní primárneho prevodu zo strany spojky nasaďte špeciálnu konzolu 30-21 s objímkou vw 295a (pozri kresba 338). Zostavte hriadeľ bez guľôčkového ložiska. Na skrutku naskrutkujte maticu A a pri jej uťahovaní posúvajte hriadeľ tak, aby medzi pastorkom druhého ozubeného kolesa sekundárneho hriadeľa a pastorkom tretieho ozubeného kolesa primárneho hriadeľa vznikla medzera 1 mm. Spôsob merania medzery je znázornený na kresba 351.



V tejto polohe zaistite skrutku proti držiaku 30-21 a znova skontrolujte, či sa medzera nezmenila.

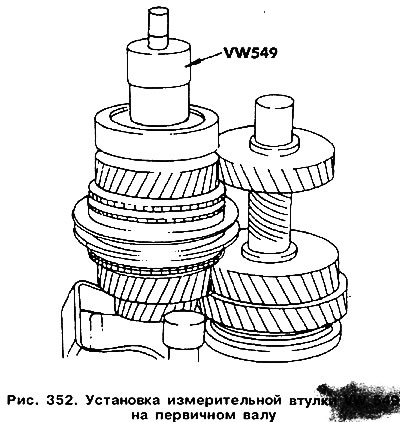

Nasaďte meracie puzdro VW 549 (kresba 352) na nos primárneho hriadeľa a medzi veko ložiska a skriňu prevodovky vložte nové tesnenie. Keďže pri výrobe prevodovky bola eliminovaná pružná podložka pre "U" ozubenie, pri nastavovaní je potrebné zohľadniť jej hrúbku.



Na to musíte použiť podložku s katalógovým číslom 020311151 a po miernom zväčšení jej vnútorného priemeru ju nasadiť na hriadeľ. Umiestnite túto podložku pod meracie puzdro.



Vložte hriadeľ do skrine prevodovky bez guľôčkového ložiska. Utiahnite päť skrutiek na krútiaci moment 25 Nm.

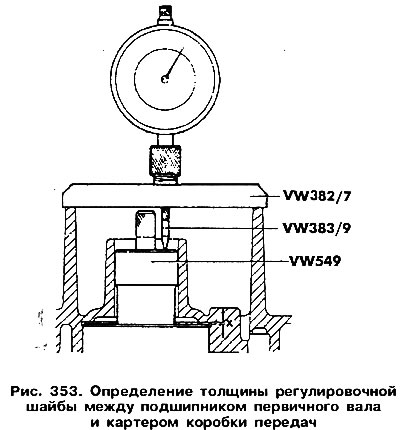

Nainštalujte stojan indikátora VW 382/7 a indikátor VW 383/9 podľa kresba 353, vynulujte hodnoty indikátora a nastavte počiatočnú hodnotu na 3 mm.



Posuňte meracie puzdro zhora nadol a zmerajte medzeru "x" medzi krúžkom ložiska a skriňou prevodovky. Na základe výsledku merania vyberte hrúbku nastavovacej podložky podľa tabuľky. 20.

Tabuľka 20

Nameraná medzera, mm	Hrúbka podložky, mm
0,00-0,46	bez tesnenia
0,47-0,75	0,30
0,76-1,04	0,60
1,05-1,45	0,90

Podložky majú hrúbku 0,30 mm a 0,60 mm a v prípade potreby sa dajú použiť v pároch.

Vybraná podložka 1 (pozri kresba 343) by mal byť pri montáži umiestnený medzi ložisko vstupného hriadeľa a skriňu prevodovky.
