Kresba 355. Mechanizmus voľby prevodového stupňa: 1 - trakcia; 2 - tyč na výber prevodových stupňov; 3 - puzdro; 4 - držiak tyče radiacej páky; 5 - matica a podložky; 6 - tanier; 7 - puzdro; 8, 10, 24, 31 - matice a podložky; 9 - tyč na výber prevodových stupňov; 11 - os; 12 - Držiak uhlovej páky; 13 - skrutka; 14 - vlásenka; 15 - záves; 16, 18, 21, 22 - gumové puzdrá; 17 - držiak; 19 - predná tyč; 20, 26 - krídla; 23 - posuvná objímka; 25 - zadná radiaca tyč; 27 - tesnenie; 28 - svorka; 29 - Držiak radiacej páky; 30 - tyč na výber prevodových stupňov; 32 - konzolová doska
Tyč 1, spájajúca tyč 2 radenia prevodových stupňov s konzolou 17, má rôzne zakrivené konce. Koniec tyče, ktorý má označenie, musí byť pripojený k držiaku 17. Predné a zadné voliace tyče prevodovky možno odstrániť až po odstránení príchytiek z plastových koncov pomocou skrutkovača.
Radiaca páka môže byť namontovaná na tyči iba v jednej polohe.
Pri inštalácii pák natrite všetky pánty a klzné plochy mazivom na báze disulfidu molybdénu.
Nastavenie mechanizmu výberu sa vykonáva takto:
- Nastavte páku voliča prevodovky do neutrálnej polohy.

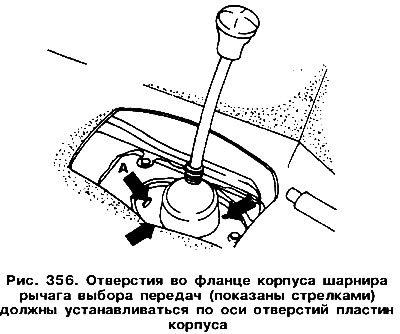

- Skontrolujte, či sú otvory v prírube telesa kĺbu voliacej páky zarovnané (šípky na obrázku 356) s otvormi v puzdre pántu. Závitové otvory by mali byť v strede pozdĺžnych otvorov. Ak nie, musíte odskrutkovať skrutky a posunúť prírubu závesu.

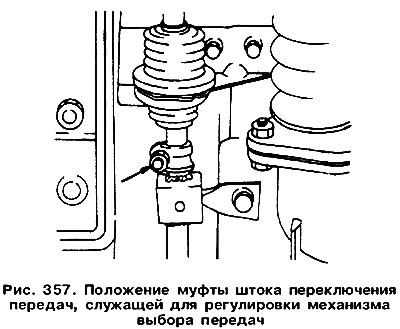

- Uvoľnite maticu spojky hriadeľa voliča prevodov (Obr. 357). Prút by sa mal teraz ľahko pohybovať.
Stiahnite si dlhú gumenú čižmu a posuňte ju pozdĺž tyče. Niekedy je potrebné ďalej povoľovať skrutky, ktoré zaisťujú dosku puzdra závesu.

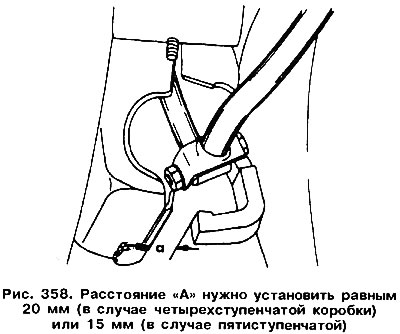

Pripravte si pás plechu široký 20 mm (rozmer "A" na kresba 358) a umiestnite ho na miesto znázornené na obrázku. V tejto polohe utiahnite maticu spojky tyče.
Skontrolujte, či sa všetky prevody ľahko zaraďujú.
