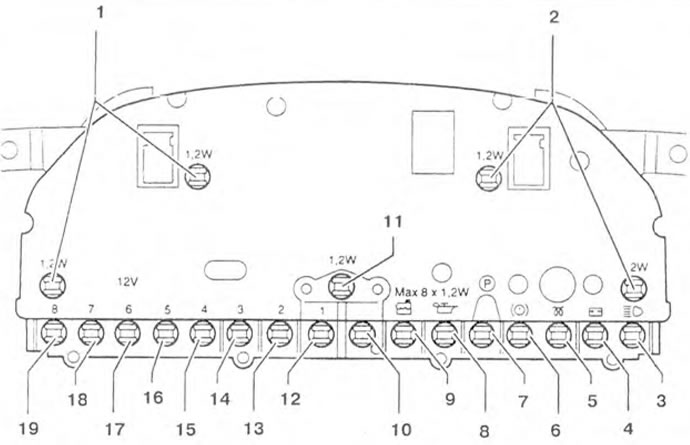

Rysunek 9.23. Podświetlenie zestawu wskaźników i lampki sygnalizacyjne bez obrotomierza: 1 - Żarówki oświetlenia zestawu wskaźników po prawej stronie; 2 - Żarówki oświetlenia zestawu wskaźników po lewej stronie; 3 - Kontrolka świateł drogowych; 4 - Kontrolka generatora; 5 - Kontrolka podgrzewania wstępnego (tylko do silników Diesla)/Lampka ostrzegawcza immobilizera (tylko do silników benzynowych); 6 - Kontrolka ostrzegawcza układu hamulcowego (poziom płynu hamulcowego/zużycie okładzin hamulcowych); 7 - Kontrolka układu hamulca postojowego; 8 - Kontrolka ciśnienia oleju; 9 - Kontrolka niskiego poziomu płynu chłodzącego; 10 - Światło kierunkowskazu; 11 - Lampka podświetlenia licznika kilometrów; 12 - Kontrolka ostrzegawcza ABS; 13 - Kontrolka EDL; 14 - Nie zajęty; 15 Kontrolka ostrzegawcza poduszki powietrznej; 16 - Kontrolka blokady mechanizmu różnicowego; 17 - Kontrolka ostrzegawcza silnika (tylko do silników benzynowych); 18 - Kontrolka wału odbioru mocy; 19 - Nie zajęty.

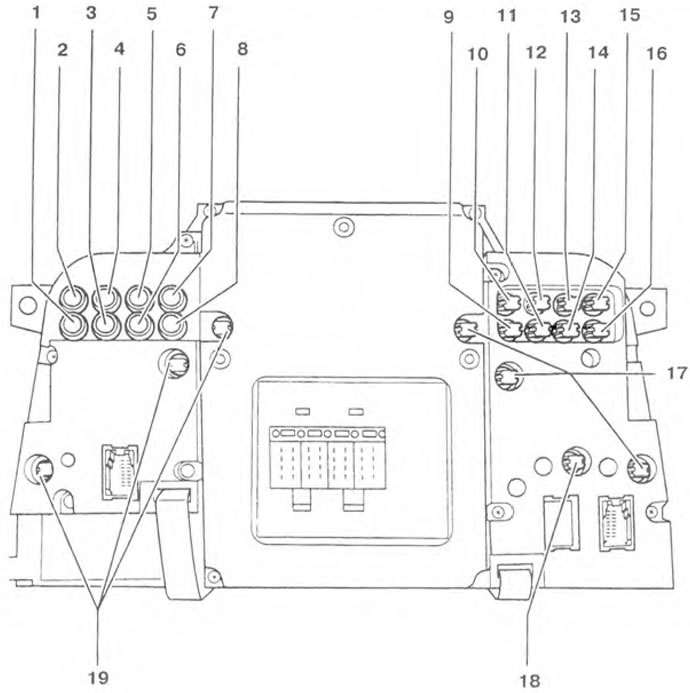

Rysunek 9.24. Podświetlenie zestawu wskaźników i lampki sygnalizacyjne z obrotomierzem: 1 - Nie zajęty; 2 - Kontrolka ostrzegawcza poduszki powietrznej; 3 - Kontrolka odbioru mocy; 4 - Nie zajęty; 5 - Kontrolka EDS (elektroniczna blokada mechanizmu różnicowego); 6 - Kontrolka ostrzegawcza silnika (tylko do silników benzynowych); 7 - Kontrolka ostrzegawcza ABS; 8 - Kontrolka blokady mechanizmu różnicowego; 9 - Światło kierunkowskazu; 10 - Kontrolka układu hamulcowego (poziom płynu hamulcowego/zużycie okładzin hamulcowych); 11 - Kontrolka niskiego poziomu płynu chłodzącego; 12 - Kontrolka podgrzewania wstępnego (tylko do silników Diesla)/Lampka ostrzegawcza immobilizera (tylko do silników benzynowych); 13 - Kontrolka generatora; 14 - Kontrolka ciśnienia oleju; 15 - Kontrolka świateł drogowych; 16, 17 - Żarówki oświetlenia tablicy rozdzielczej po lewej stronie; 18 - Lampka podświetlenia licznika kilometrów; 19 - Żarówki podświetlenia zestawu wskaźników z prawej strony.
Na rysunku pokazano położenie złączy przewodów deski rozdzielczej bez obrotomierza 9.25, deska rozdzielcza z obrotomierzem - na rysunku 9.26. Złącza przewodów deski rozdzielczej pokazano na rysunku 9.27, 9.26 a-b.

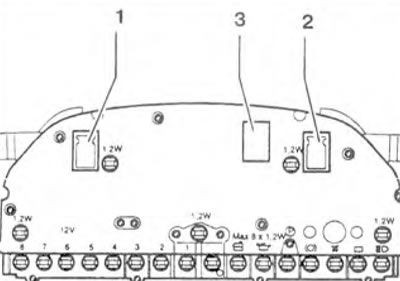

Rysunek 9.25. Lokalizacja złączy przewodów zestawu wskaźników bez obrotomierza: 1 - Złącze kablowe T12 (czarne); 2 - Złącze kablowe T12a (białe); 3 - Złącze kablowe T12b (niebieskie).

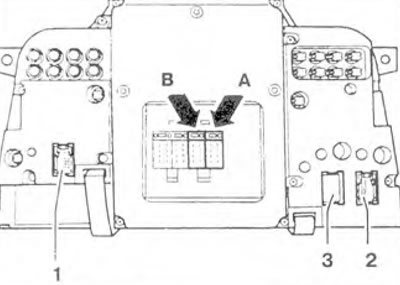

Rysunek 9.26. Lokalizacja złączy przewodów zestawu wskaźników z obrotomierzem: 1 - Złącze kablowe T12 (czarne); 2 - Złącze kablowe T12a (białe); 3 - Złącze kablowe T12b (niebieskie); A - Złącze kablowe T8a (czarne); B - Złącze kablowe T8b (czarne).

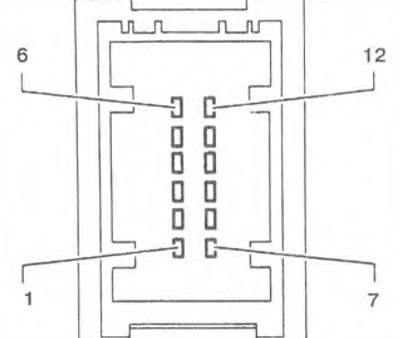

Rysunek 9.27. Złącze okablowania T12 (czarne): 1 - Terminal 58b (oświetlenie deski rozdzielczej); 2, 5, 8, 9 - Nie zajęty; 3 - Tylne światło przeciwmgielne, brzęczyk włączający światło; 4 - Zacisk 31, połączenie na "masę"; 6 - Prędkość obrotowa wału korbowego silnika (AGK). Wartość adaptacji: 00015 impulsów; 7 - Terminal 15, nieużywany; 10 - Prędkość obrotowa wału korbowego silnika (AGL). Wartość adaptacji: 00002 impulsów; 11 - Prędkość obrotowa wału korbowego silnika (AHD, AGX). Wartość adaptacji: 00005 impulsów; 12 - Czujnik temperatury powietrza zewnętrznego.

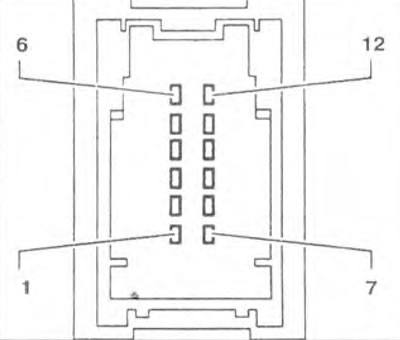

Rysunek 9.28a. Złącze okablowania T12a (białe): 1 - Kontrolka podgrzewania wstępnego; 2 - Kontrolka generatora, zacisk D4; 3 - Terminal 15, nieużywany; 4 - Kontrolka świateł drogowych, zacisk 56a; 5 - Czujnik temperatury płynu chłodzącego; 6 - Czujnik poziomu paliwa; 7 - Styk sygnałowy poziomu płynu hamulcowego, wskaźnik zużycia okładzin hamulcowych; 8 - Kontrolka układu hamulca postojowego; 9 - Wyłącznik ciśnienia oleju; 10 - Kontrolka temperatury płynu chłodzącego; 11 - Światło kierunkowskazu; 12 - Wyłącznik drzwiowy.

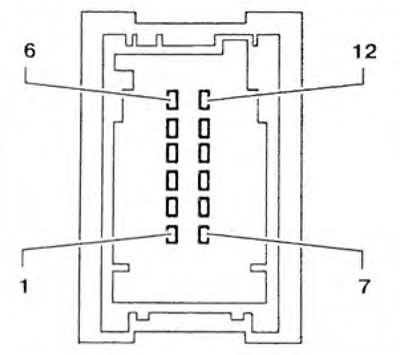

Rysunek 9.28b. Złącze okablowania T12b (niebieskie): 1 - Wyświetlacz dźwigni zmiany biegów, położenie dźwigni zmiany biegów "R"; 2 - Wyświetlacz dźwigni zmiany biegów, położenie dźwigni zmiany biegów "P"; 3,6,8 - Nie zajęty; 4 - Czujnik temperatury powietrza zewnętrznego; 5 - Zacisk 31, połączenie na "masę"; 7 - Wyświetlacz dźwigni zmiany biegów, położenie dźwigni zmiany biegów "N"; 9 - Wyświetlacz dźwigni zmiany biegów, położenie dźwigni zmiany biegów "4"; 10 - Wyświetlacz dźwigni zmiany biegów, położenie dźwigni zmiany biegów "3"; 11 - Wyświetlacz dźwigni zmiany biegów, położenie dźwigni zmiany biegów "2"; 12 - Wyświetlacz dźwigni zmiany biegów, położenie dźwigni zmiany biegów "1";

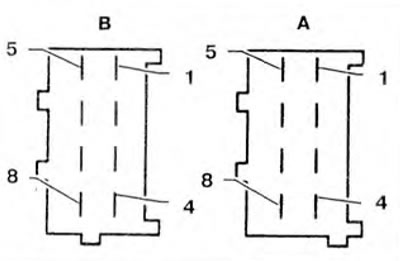

Rysunek 9.28c. Złącza przewodów T8a i T8b (czarne): Złącze kablowe T8a (czarne): 1 - Zacisk 30, biegun dodatni akumulatora; 2 - Zacisk 58, podświetlenie tachografu; 3 - Zacisk 15, bezpieczniki; 4, 7 - Nie zajęty; 5, 6 - Zacisk 31, połączenie na "masę"; 8 - Styk sygnałowy prędkościomierza pojazdu. Złącze kablowe T8b (czarne): 1 - Tachograf, biegun dodatni; 2 - Tachograf, biegun ujemny; 3 - Sygnał prędkości pojazdu; 4 - Sygnał prędkości pojazdu, odwrócony; 6, 8 - Niezajęte. 7 - Sygnał prędkości wału korbowego.
