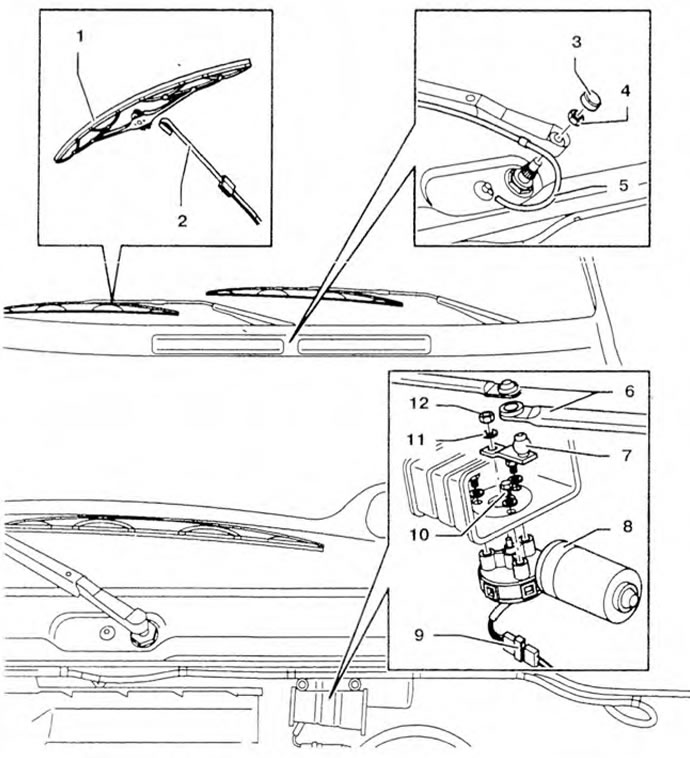

Rysunek 9.29. Wycieraczki szyby przedniej: 1 - Pędzel; 2 - Ramię wycieraczki szyby przedniej; 3 - Pokrywa; 4, 10, 12 - Orzechy; 5 - Rurka; 6 - Korbowody; 7 — Kamera; 8 - Silnik wycieraczek szyby przedniej; 9 - Złącze okablowania; 11 - Pralka.

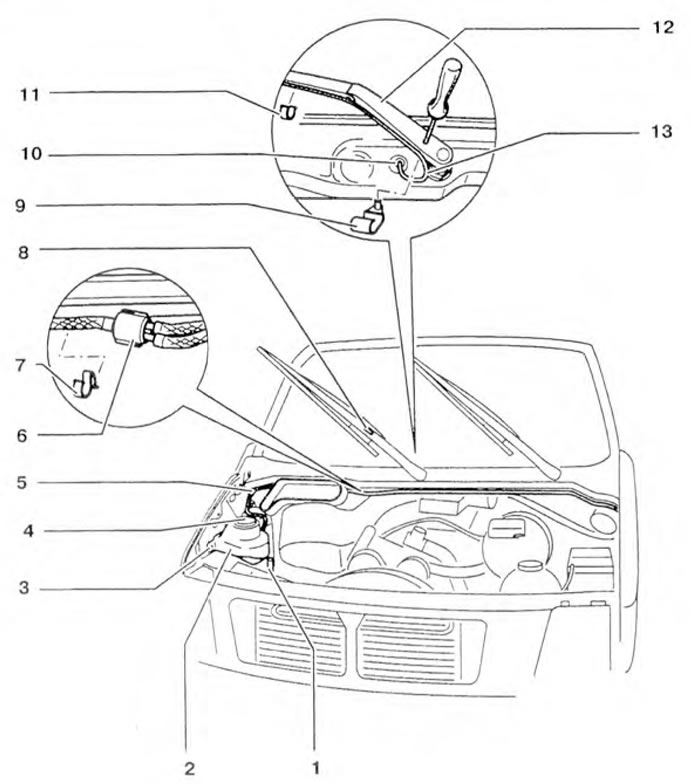

Rysunek 9.30. Spryskiwacze szyby przedniej: 1 - Pompka spryskiwacza szyby przedniej; 2 - Czołg; 3.5- Nakrętki plastikowe; 4 - Pokrywa zbiornika; 6 - Zawór ograniczający; 7 - Zabezpieczenie; 8 - Opryskiwacz; 9.11- Zaciski; 10 - Tuleja gumowa; 12 - Ramię wycieraczki szyby przedniej;13 - Rurka.

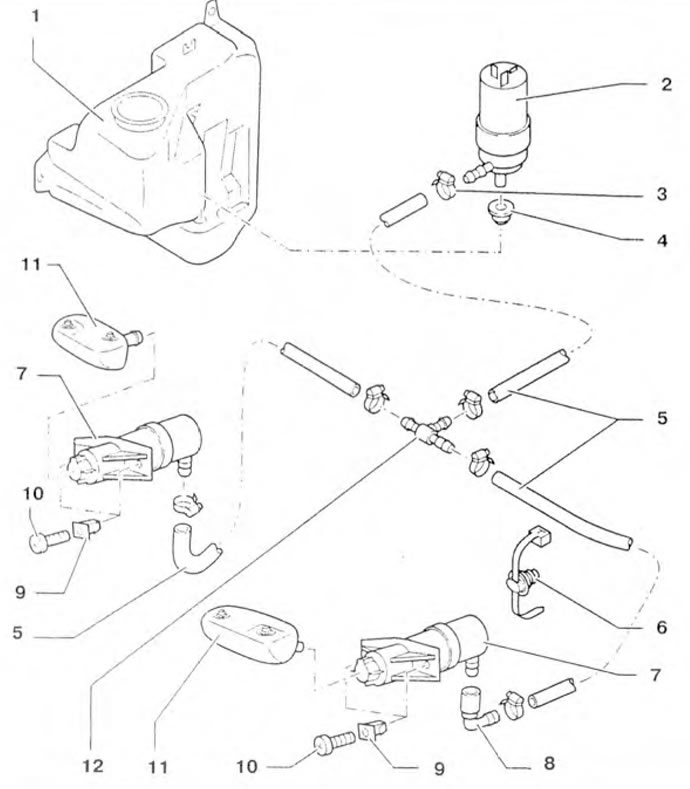

Rysunek 9.31. Spryskiwacze reflektorów:1 - Czołg; 2 - Pompa; 3 - Zaciski; 4 - Uszczelka; 5 - Rurki; 6 - Zacisk kablowy; 7 - Siłownik podnoszący dyszę; 8 - Kolano; 9 - Orzech; 10 - Śruba; 11 - Opryskiwacze; 12 - Adapter w kształcie litery T.
[Artykuł jest opublikowany w tym zasobie: VWmanual.ru]

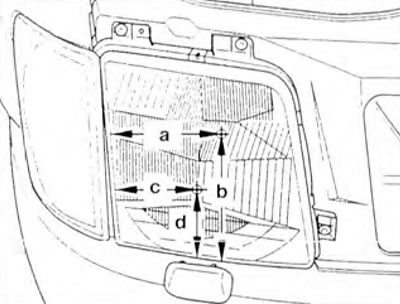

Rysunek 9.32. Regulacja spryskiwaczy reflektorów: a - 108 mm; b - 125 mm; c - 98 mm; d - 60 mm.
