Na zdjęciu widoczny jest pływający zacisk hamulcowy Perrota w pojazdach LT 46 8.8.

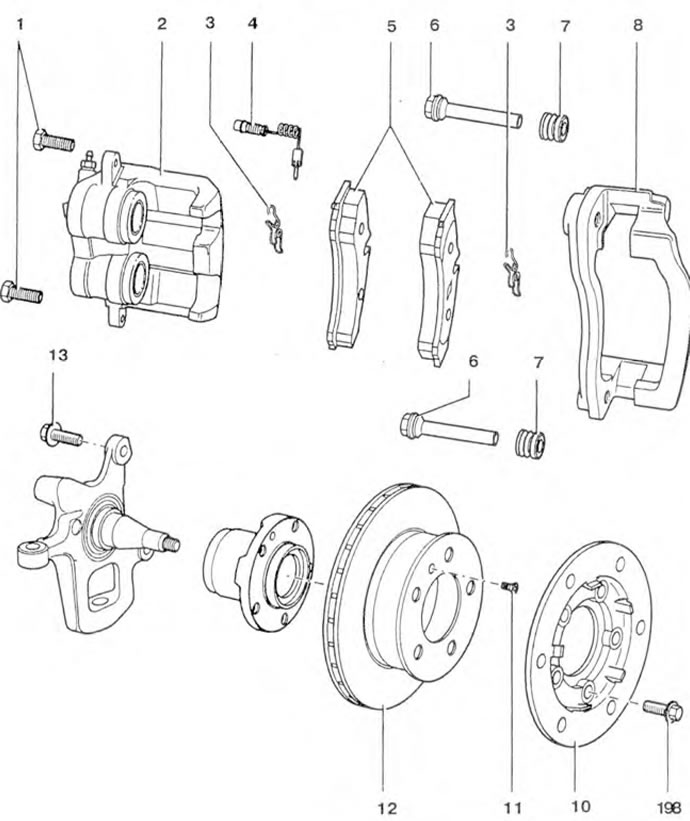

Rysunek 8.8. Pływający zacisk hamulcowy Perrot do pojazdów LT46: 1.9, 11, 13 - Śruby; 2 - Zacisk hamulcowy; 3 - Zaczep; 4 - Wskaźnik zużycia okładzin hamulcowych; 5 - Klocki hamulcowe; 6 - Kołki prowadzące; 7 - Pokrowce ochronne; 8 - Wspornik zacisku hamulcowego; 10 - Kołnierz; 12 - Tarcza hamulcowa.
Wyjmowanie
1. Zdejmij koła.
2. Odłączyć wskaźnik zużycia okładzin hamulcowych (strzałka) od przewodu przyłączeniowego (rysunek 8.9). Odkręć dolną śrubę podporową 1 od zacisku hamulcowego, trzymając jednocześnie sworzeń prowadzący 2.

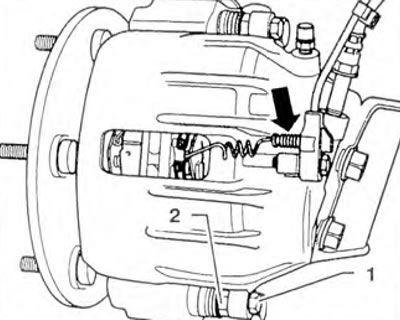

Rysunek 8.9. Odłączyć wskaźnik zużycia okładzin hamulcowych (strzałka) od przewodu rozłączającego. Odkręć dolną śrubę podporową 1 od zacisku hamulcowego, trzymając jednocześnie sworzeń prowadzący 2.
3. Podnieś zacisk hamulcowy i wyjmij klocki hamulcowe.
4. Zdejmij element mocujący 3 z klocka hamulcowego i ostrożnie odłącz wskaźnik zużycia klocka hamulcowego 2 od klocka hamulcowego za pomocą śrubokręta (rysunek 8.10).

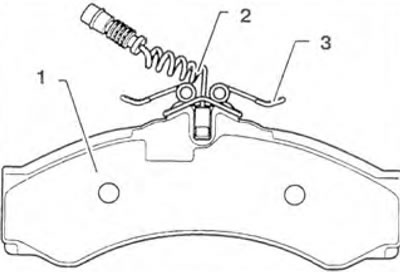

Rysunek 8.10. Zdjąć element ustalający 3 z okładziny hamulcowej i ostrożnie odłączyć wskaźnik zużycia okładziny hamulcowej 2 od szczęki hamulcowej za pomocą śrubokręta.
5. Wytrzyj zacisk hamulcowy.
Instalacja
6. Wciśnij tłok do zacisku hamulcowego (rysunek 8.11).

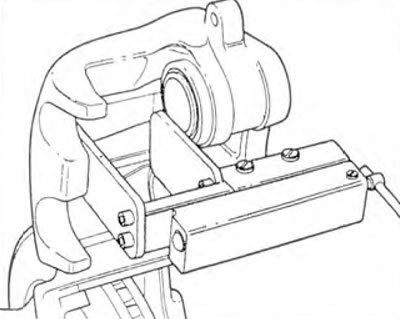

Rysunek 8.11. Wciśnij tłok do zacisku hamulcowego.
7. Ostrożnie zamontuj wskaźnik zużycia klocków hamulcowych 2 w klocku hamulcowym (rysunek 8.10).
8. Zamocuj element mocujący 3 do szczęki hamulcowej.
9. Dalszy montaż wykonuje się w odwrotnej kolejności niż demontaż.
