Cewka zapłonowa znajduje się bezpośrednio na każdej świecy zapłonowej. Zapłon bezpośredni, bez dystrybutora (patrz ilustracje 2.0 i 2.0a).

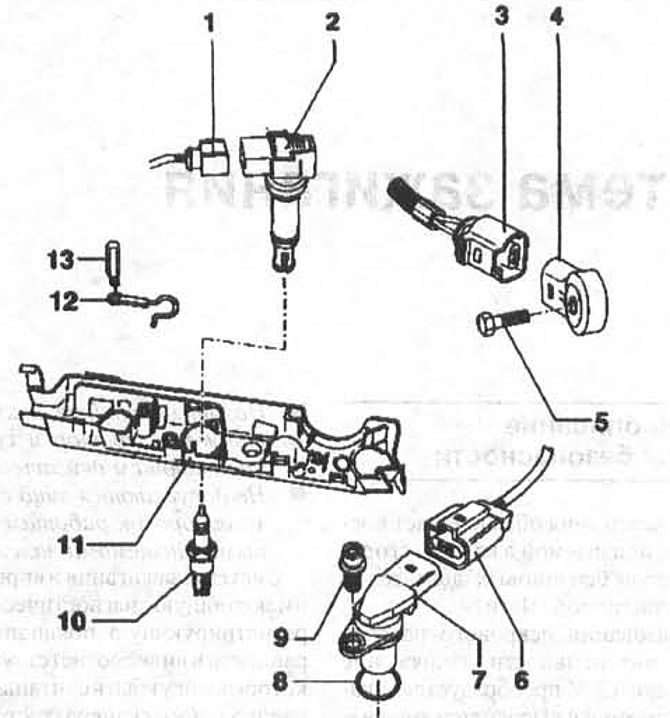

2.0. Elementy układu zapłonowego do silników 1,6 l FSI
1 - wtyczka cewki zapłonowej
2 - cewka zapłonowa ze stopniem wyjściowym
3 - wtyczka czujnika spalania stukowego
4 - czujnik spalania stukowego
5 - śruba mocowania miernika detonacji. Moment dokręcania 20 Nm
6 - Wtyczka czujnika Halla
7 - Czujnik Halla
8 - pierścień uszczelniający
9 - Śruba mocująca czujnik Halla. Moment dokręcania 10 Nm
10 - świeca zapłonowa. Moment dokręcania 30 Nm
11 - prowadnica drutu
12 - drut «szerokie rzesze» (-)
13 - zacisk przewodu «szerokie rzesze» (-). Moment dokręcania 10 Nm

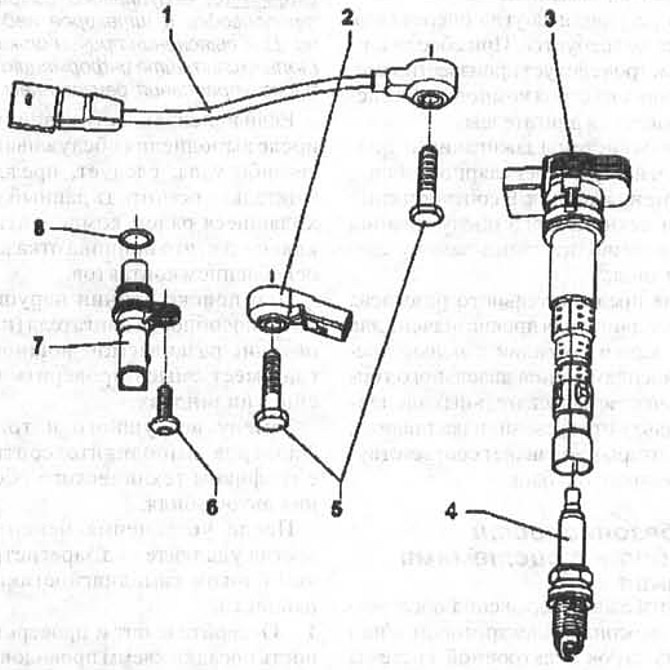

2.0a. Elementy układu zapłonowego do silników 2.0L FSI
1 - czujnik spalania stukowego 1
2 - czujnik spalania stukowego 2
3 - cewka zapłonowa ze stopniem wyjściowym
4 - świeca zapłonowa. Moment dokręcania 25 Nm
5 - śruba mocowania miernika detonacji. Moment dokręcania 20 Nm
6 - Śruba mocująca czujnik Halla. Moment dokręcania 10 Nm
7 - Czujnik Halla
8 - pierścień uszczelniający
