Схема на свързване на системата за управление KE-Motronic за двигателя 9A

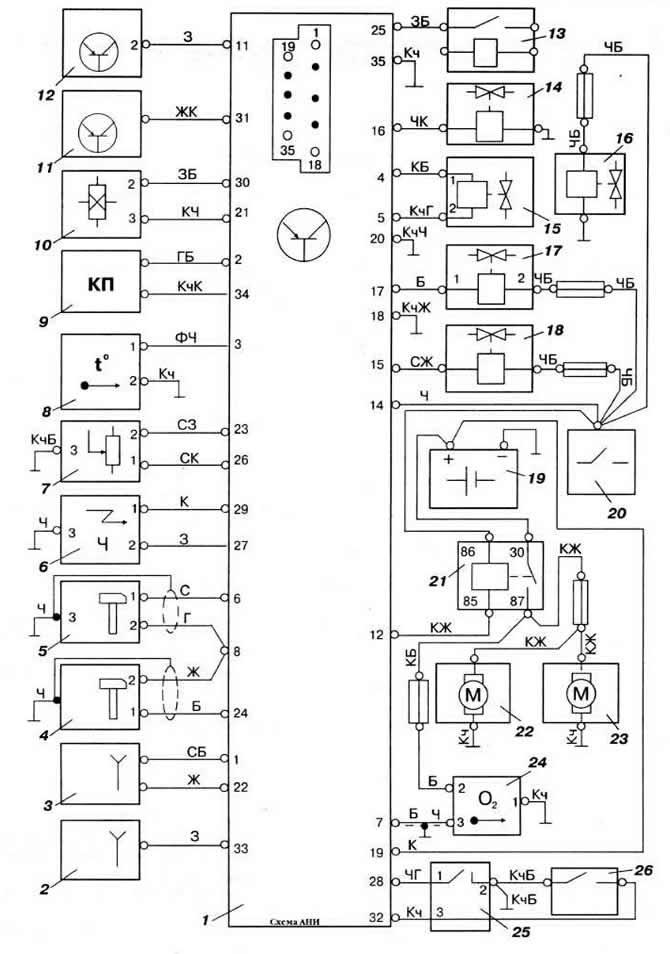

Фиг. 2-213. Схема на свързване на KSUD "KE-Motronic" двигател "9A":
1 — контролер;
2 - конектор за климатик;
3 — диагностичен конектор;
4 - детонации;
1, 5 - сензор за детонация 2;
6 - сензор за синхронизиране на искра в 4-ти цилиндър;
7 - разходомер на въздуха;
8 - сензор за температура на охлаждащата течност;
9 — инструментална група;
10 - Сензор на Хол;
11 — Блок за управление на автоматична скоростна кутия;
12 — блок за запалване;
13 — реле за захранване на контролера;
14 — стартова дюза;
15 - електродинамичен контролен регулатор на налягането;
16 - електромагнитен спирателен вентил на адсорбера;
17 — контрол на празен ход;
18 — електромагнитен клапан за продухване на адсорбера;
19 — батерия;
20 - ключ за запалване;
21 — реле за превключване на горивната помпа;
22 — горивна помпа;
23 — горивна помпа;
24 - Сензор за кислород в отработените газове;
25 - Превключвател за празен ход;
26 - превключвател за пълно натоварване.
