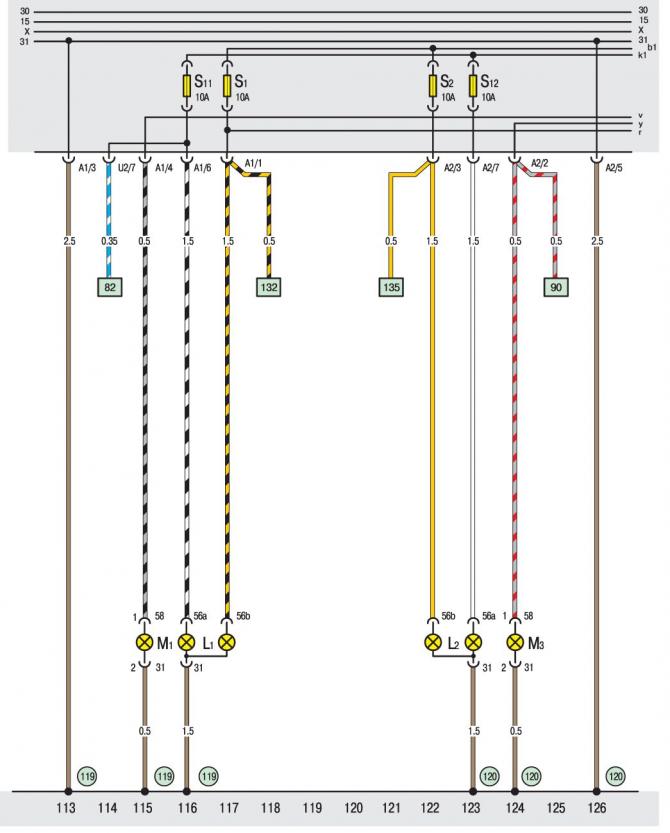

Схема на свързване на фарове (VW Transporter T4)

Фарове

Фарове

L1. Двойна нажежаема жичка ляв фар
L2. Крушка за десен фар с двойна жичка
M1. Крушка за паркиране, ляво
МЗ. Крушка за паркиране, дясна
119. Точка за заземяване "1" в снопа на задните светлини
120. Точка за заземяване "2" в снопа на задните светлини

[Вижте оригиналната статия на ресурса: www.VWmanual.ru]

Тази статия е достъпна на руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Текстът е проверен: Орлов Дмитрий
