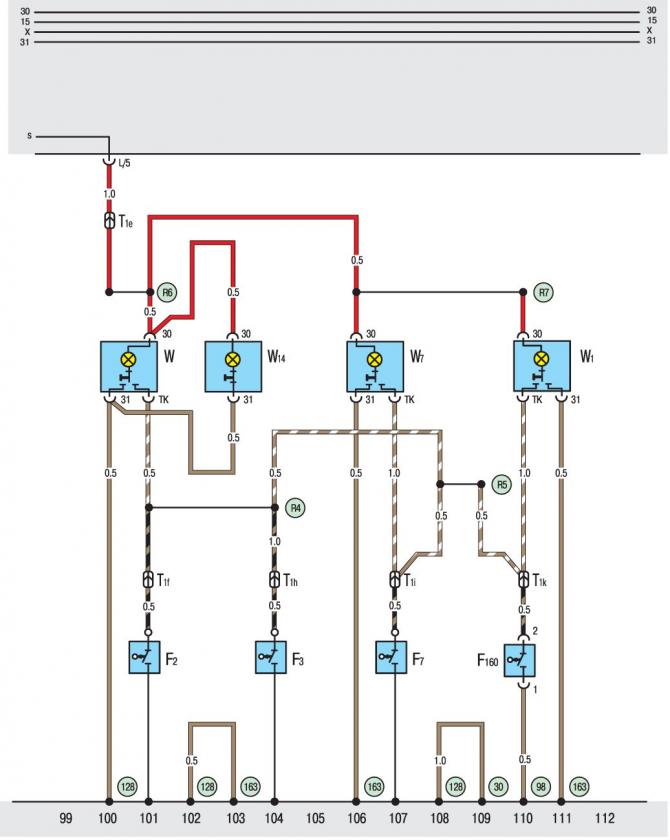

Вътрешно осветление
- F2. Краен превключвател на лявата врата
- F3. Краен превключвател на дясна врата
- F7. Краен изключвател на плъзгаща се врата
- F160. Краен изключвател на задната врата
- T1e. Еднощифтов конектор на гърба на релейната платка
- T1f. Еднощифтов конектор на гърба на релейната платка
- T1h. Еднощифтов конектор зад таблото вдясно
- T1i. 1-пинов конектор на дясната B-колона
- T1k. Еднощифтов конектор близо до светлината за паркиране вдясно
- W. Предна светлина
- W1. Задна светлина или светлина на товарното пространство
- W7. Среден таван
- W14. Осветление на огледалото на пътническата седалка
- 30. Заземяване до платката на релето
- 98. Точка на заземяване в кабелния сноп на задната врата
- 128. Точка за заземяване -1- в снопа за куполна светлина
- 163. Точка на заземяване -2- в снопа за куполна светлина
- R4. Връзка -1- в снопа на лампата
- R5. Връзка -2- в снопа на лампата
- R6. Положителна връзка -1 - в снопа на купола
- R7. Положителна връзка -2- в снопа на лампата
