Централно заключване на вратата (VW Golf 2)

Системата за централно заключване на вратите се състои от помпа, задвижвана от електродвигател и тръбопроводи, подаващи въздух към отделните задвижващи механизми на ключалките на вратите. Помпата за заключване е помпа с двойно действие. При затваряне на ключалката се създава вакуум в пневматичното оборудване на ключалката, а при отваряне в нея се създава повишено налягане. Системата за централно заключване е показана на фиг. 11.4. В резултат на дългото паркиране на автомобила ключалката на вратата работи нормално едва след като е била преместена няколко пъти.

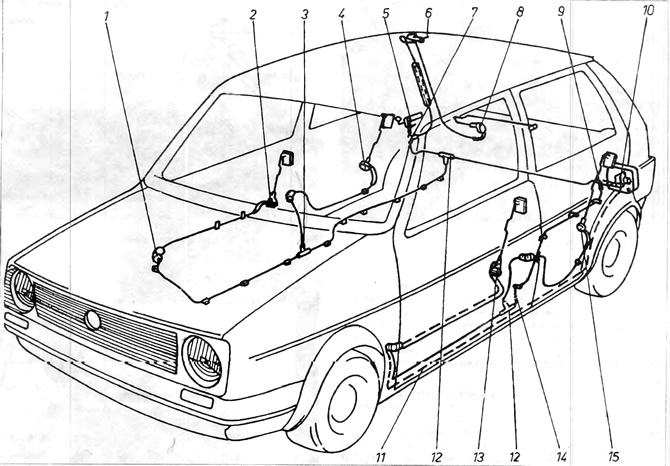

Фиг. 11.4. Схема за централно заключване на вратата
1 - еластична връзка; 2 - заключващ елемент на предна дясна врата; 3 - тройник; 4 - изпълнителен елемент на заключването на дясната задна врата; 5 - заключващ елемент на фунията за гориво; 6 - връзка; 7 - тройник; 8 - заключващ елемент на капака на багажника; 9 - тройник; 10 - помпа; 11 - проводник за управление на помпата; 12 - тройник; 13 - заключващ елемент на предната врата; 14 - тръбопровод под налягане; 15 - изпълнителен елемент на задната лява врата.
