Съдържание: Монофоничен високоговорител ↓ Стерео говорители ↓
Някои модели са оборудвани с радио като стандартно оборудване. За да инсталирате разширената система, изпълнете следните стъпки:
1. Изключете акумулатора, свалете дръжките и контролния панел на нагревателя (вижте глава "Каросерия и каросерийно оборудване"). Извадете отделението за съхранение изпод арматурното табло.
2 Свържете заземяващия проводник към радиото. Свържете другия край на проводника към заземяващия конектор в задната част на арматурното табло. Свържете проводника с мрежовия предпазител към клема 30 на кутията с предпазители (терминал с дебел червен проводник).

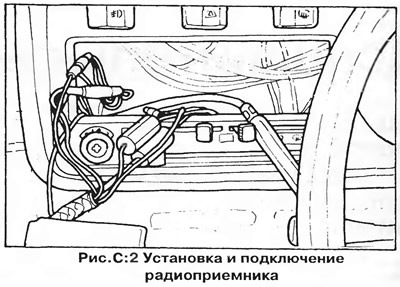

3. Инсталирайте вградения предпазител в държача и прекарайте проводника към монтажния отвор в арматурното табло. Свържете захранването към радиото. Свържете кабелите на високоговорителите към радиото (черно-белият проводник на щепсела трябва да бъде свързан към черния и белия проводник на контакта). Поставете щепсела на антенния кабел в гнездото на приемника (фиг. C:2).
4. Свържете батерията. Издърпайте антената, включете радиото и настройте всяка станция в диапазона на средните вълни (дължина на вълната около 200 m). Регулирайте дължината на вълната с регулиращия винт, за да получите максимален обем. Изключете батерията.
5. Отстранете контролните копчета и декоративния панел от радиото. Ако радиото е по-дълго от обикновено, монтирайте скоба на гърба на радиото. Поставете радиото в отвора и монтирайте скобите, декоративния панел и облицовката. Закрепете приемника с гайките и сменете ръкохватките за управление (фиг. C:1).
Инсталирайте панела и контролите на нагревателя Проверете работата на радиото, като свържете батерията.
6. Моля, имайте предвид, че може да са необходими мерки за потискане на радиосмущенията (вижте раздел "Потискане на радиосмущенията" по-нататък).
Монофоничен високоговорител
Мястото за монтаж на високоговорителя, доставен с моно радиото, е в арматурното табло под решетката на високоговорителя. Свалете решетката от таблото, свържете кабелите към високоговорителя - черният проводник към клемата, маркирана с червена точка.

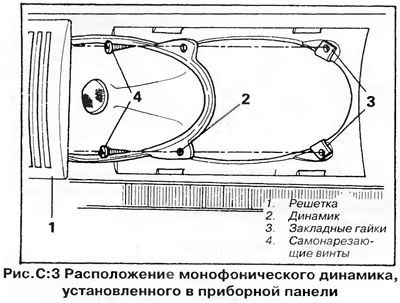

Инсталирайте високоговорителя, както е показано на фиг. C:3. Прокарайте проводниците към задната част на монтажния отвор, след което поставете високоговорителя на място, като поставите зъбците му в съществуващите изрези. Закрепете високоговорителя със самонарезни винтове и монтирайте решетката.
Стерео говорители
1. Високоговорителите са монтирани в облицовките на предните врати. Отстранете дръжките на вратите, дръжките на прозорците и т.н., отстранете двата панела на вратите (вижте "Каросерия и каросерийно оборудване").

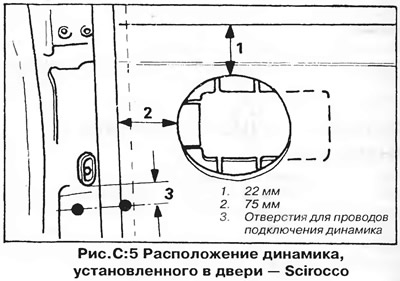

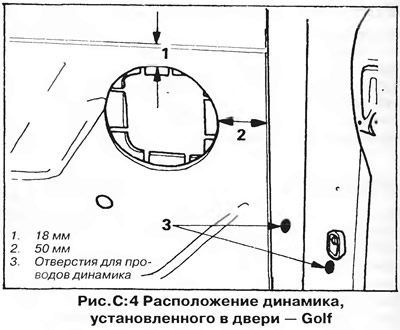

2. Положението на отворите за монтиране на високоговорители на моделите Scirocco и Golf е показано на фиг. C:4 и C:5 С помощта на шаблоните пробийте четири отвора от 3 mm и изрежете отвори в рамките на вратите, както е показано на снимките.
3. Положението на отворите в предните колони на каросерията е показано на фигурите. Пробийте 9 mm дупка в предния ръб на вратата и в опората (при модела Golf тези дупки вече са направени).
4. Поставете гумени втулки в дупките и прекарайте кабелите от радиото или стерео уредбата през тях към високоговорителя.
5. Свържете кабелите към високоговорителя, след това монтирайте високоговорителя, тапицерията на вратата и т.н. Уверете се, че кабелите на високоговорителя са прекарани далеч от механизма на прозореца.
