Odstúpenie
Odstráňte kryt kolesa, vytiahnite závlačku z hriadeľa nápravy, uvoľnite maticu.
Pozor! Aby ste predišli zraneniu osôb, neuvoľňujte maticu, keď je vozidlo zdvihnuté (môže spadnúť z podpier!).
Zdvihnite auto, položte ho na podpery, vyberte koleso spolu s brzdovým bubnom.
Odstráňte brzdové doštičky, odpojte kábel parkovacej brzdy a uvoľnite svorky na brzdových hadičkách (pozri kapitolu "Brzdový systém").
Odstráňte kryt z držiaka brzdy a zaveste ho na drôt.
Odstráňte ložisko zadného kolesa.
Označte umiestnenie pružnej páky vzhľadom na ložiskovú prírubu manžety hriadeľa nápravy (viď vyššie).
Uvoľnite šesťhranné skrutky na podpornej prírube a na spodnej časti tlmiča. Uvoľnite matice na viečku nápravového ložiska.

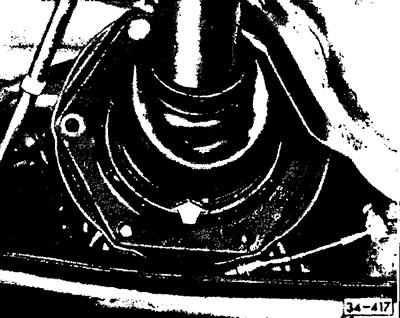

Zdvihnite kryt hriadeľa nápravy zvonku, nainštalujte kryt ložiska pod uhlom a vytlačte ho za otvor rámu (pozri šípku). Stiahnite kryt z hriadeľa nápravy.
Odstráňte tesnenie.
Inštalácia
Dôkladne vyčistite a skontrolujte všetky diely a spojovacie plochy. Namažte hemisféru manžety hriadeľa zvnútra a zvonka pastou na báze M0S2. Nainštalujte rozperné podložky rovnakej hrúbky a nové olejové tesnenie.
Pozor! Najprv umiestnite dištančné vložky na kryt ložiska, potom upchávku utiahnite, inak môže dôjsť k uvoľneniu v dôsledku nesprávneho nastavenia dištančných vložiek.

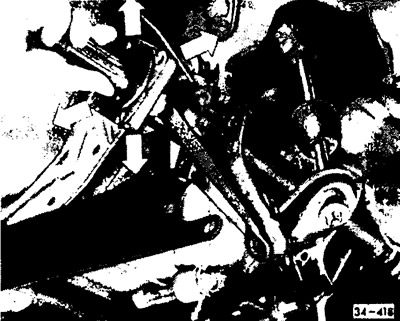

Nainštalujte puzdro nápravy a zľahka utiahnite matice protiľahlého ložiska. Zatraste krytom hriadeľa nápravy vo všetkých smeroch. Zároveň by sa nemal na nič držať a štípať. Utiahnite matice na 20 Nm (2,0 kg cm).
Upevnite podpornú prírubu manžety hriadeľa nápravy podľa značiek.
Nainštalujte ložisko do náboja zadného kolesa, krytu podpery brzdy, veka ložiska náboja.
Pripojte kábel parkovacej brzdy.
Nainštalujte držiak brzdovej hadičky, namontujte brzdový bubon s kolesom, naskrutkujte drážkovanú maticu bez utiahnutia.
Ak bola brzdová hadica odpojená, odvzdušnite brzdy (pozri časť "Odvzdušnenie brzdového systému").
Nastavte parkovaciu brzdu (pozri časť "Nastavenie parkovacej brzdy").
Nastavte prevádzkovú brzdu.
Znížte vozidlo, utiahnite maticu na 350 Nm (35,0 kg cm). V prípade potreby otáčajte maticou, kým nebude možné zasunúť závlačku. Prišpendlíme orech. Nainštalujte kryt kolesa.
