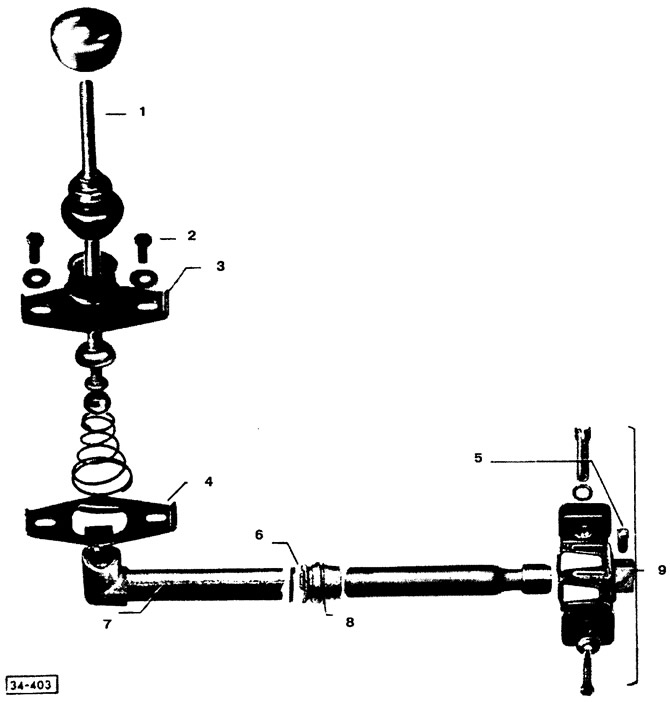

Mechanizmus radenia prevodových stupňov. 1 - radiaca páka (upraviť); 2-20 Nm (2,0 kg cm); 3 - podpora prepínania (podlhovastý otvor by mal smerovať špicatou stranou dopredu); 4 - prítlačná doska (upraviť polohu); 5 - štvorhranná skrutka; 6 - vodiaci krúžok; 7 - ťah (odstrániť a nainštalovať); 8 - puzdro; 9 - ojnica
Pozor! Namažte všetky pánty a spojovacie plochy pastou na báze M0S2.
Odstúpenie
Stiahnite kryt z držiaka spínača, odskrutkujte šesťhranné skrutky.
Demontujte radiacu páku s podperou radenia, pružinou a prítlačnou doskou.
Inštalácia
Naneste vrstvu pasty na báze M0S2 na guľôčky a guľové sedlá hlavy pojazdovej tyče, ložisko radenia a radiacu páku.
Nainštalujte prítlačnú dosku, pružinu a radiacu páku, utiahnite upevňovacie skrutky.

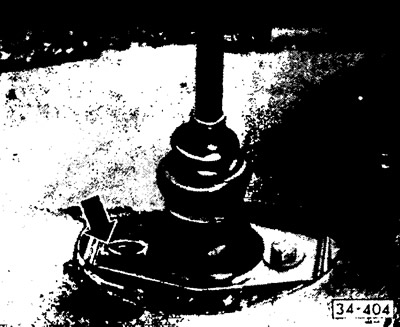

Pozor! Prítlačná doska musí byť inštalovaná podlhovastým otvorom smerom dopredu. V opačnom prípade sa spiatočka nezapne.
Nastavte a skontrolujte radenie prevodových stupňov.
Vytiahnite topánku cez podperu spínača.
