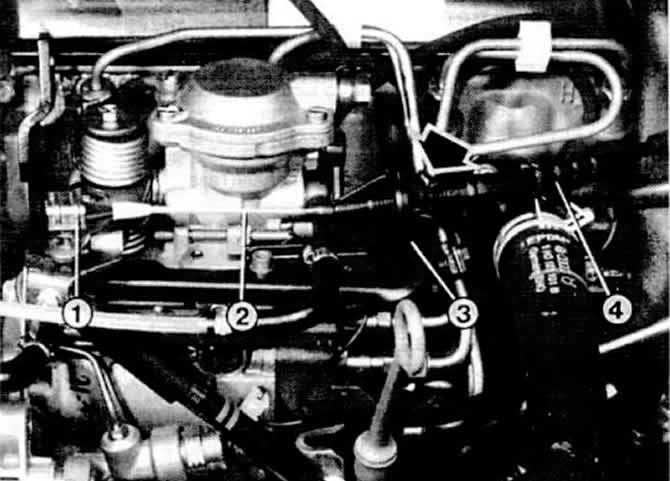

1 - trakčná tyč
2 - svorka s poistným kolíkom
3 - rukoväť
4 - puzdro na tlačenie plynu
Spojovacia tyč medzi plynovým pedálom a vstrekovacím čerpadlom paliva je veľmi citlivá na ohyb. Ak sa počas prevádzky uvoľní v motorovom priestore a je umiestnený v neprijateľnom uhle, môže byť už poškodený. Jasným varovným signálom je silný zdvih plynového pedálu. Potom by ste mali byť pripravení na to, že tyč môže čoskoro prasknúť. Preto sa pri inštalácii novej plynovej tyče musí s ňou zaobchádzať opatrne.
Odstránenie plynovej tyče
Odstráňte koniec plynovej tyče na skrini otočnej nápravy v blízkosti páky plynu vstrekovacieho čerpadla paliva pomocou skrutkovača.
Vytiahnite bezpečnostnú podložku na doraze telesa škrtiacej klapky.
Po vybratí podložky obloženia z gumového puzdra stiahnite puzdro.
Odstráňte gumové puzdro z vačky pomocou páky.
Pri automatickej prevodovke zaveste tyč z hnacej páky a za doraz na ľavej strane prevodovky.
Odskrutkujte ľavý kryt prístrojovej dosky (pozri kapitolu "Vnútorná štruktúra priestoru pre cestujúcich").
Pod prístrojovou doskou vysuňte osku plynovej tyče nad páku plynového pedálu.
Vytlačte gumené puzdro z priečky medzi motorovým priestorom a priestorom pre cestujúcich.
Vytiahnite plynovú tyč.
Počas inštalácie novú plynovú tyč za žiadnych okolností neohýbajte.
Nastavenie ťahu plynu (manuálna prevodovka)
Asistent by mal úplne stlačiť plynový pedál a držať ho.
Stlačte páku vstrekovacieho čerpadla na plný výkon.
Utiahnite teleso škrtiacej klapky a zasuňte poistnú zátku do zodpovedajúceho otvoru na podpere.
Ovládanie: pri úplnom zošliapnutí plynového pedála by mala páčka vstrekovacieho čerpadla úplne zapadnúť.
Nastavenie ovládania plynu (manuálna prevodovka)
Medzi podlahový doraz auta a plynový pedál upnite predmet vysoký 15 mm (presne).
Stlačte plynový pedál na tento predmet a držte ho v tejto polohe.
Stlačte páku vstrekovacieho čerpadla paliva do polohy plného plynu.
Zasuňte poistnú zátku do zodpovedajúcej drážky krytu plynovej tyče na doraze.
Páčka vstrekovacieho čerpadla paliva môže mať pri úplnom stlačení plynového pedála vôľu 1 mm.
Odstráňte zástrčku z prepínača kick-down. Tento spínač sa nachádza na priečke medzi motorovým priestorom a priestorom pre cestujúcich.
Pripojte ohmmeter ku kontaktnému spínaču. Mal by ukazovať nekonečno ohmov. (OTVORENÉ).
Nechajte asistenta pomaly stlačiť plynový pedál. Ihneď po dosiahnutí bodu Kick-down by mal odpor klesnúť na 0 Ohmov. V tomto prípade by sa plynový pedál nemal úplne dostať na doraz.
