Уградња секундарне осовине (VW Golf 2)

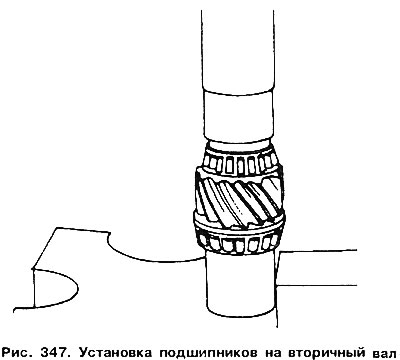

Када се оба конусна лежаја уклоне са секундарног вратила, они постају неупотребљиви. Због тога је потребно заменити поклопац са лежајем на једној страни вратила, а спољни прстен лежаја у доњем картеру на другој страни. Након тога, поново подесите аксијални зазор. На мењачима модела 020 (4R) промењен је начин уградње игличастог лежаја у кућиште. Лимитер 1 (види сл. 340) игличасти лежај је замењен посебним завртњем, а у кућишту мењача се појавила рупа са навојем. Ако се уграђују стари делови, подмажите лежајеве и уметните вратило у кућиште мењача (причвршћено за мотор). Поставите поклопац лежаја исправно, јер ће његово померање ометати уградњу ходне брзине. Ако су лежајеви нови, треба их загрејати у уљном купатилу на 100°Ц и поставити на секундарно вратило са одговарајућих страна. На сл. 347 приказан је начин уградње лежајева. Унутрашњи прстен доњег лежаја мора бити добро осигуран.



Проверите стање прстена за закључавање синхронизатора и инсталирајте синхронизатор на начин, описано овде.

Поставите опружну подлошку 12 (погледајте сл. 340) на осовину са ивицом окренутом према поклопцу лежаја. Поставите зупчаник 10. степена преноса са добро подмазаним игличастим лежајем.



Чвориште синхронизатора I/II загрејте зупчаник са прстеном од 9 до 120°Ц и уградите га на осовину помоћу комада цеви.

Поставите унутрашњи прстен игличастог лежаја на осовину док се не заустави на зупчанику.

Поставите зупчаник на игличасти лежај II преноси.

Загрејте опрему III преносника и монтирати га на вратило тако да му је раме усмерено ка зупчанику II преноси. Уметните ускочни прстен у жлеб.

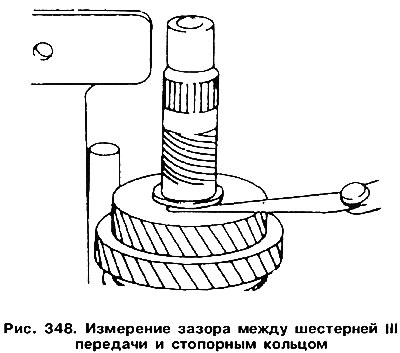

Измерите размак између зупчаника III преносни и потпорни прстен (сл. 348). Размак треба да буде што мањи и да буде у распону од 0-0,20 мм. Потпорни прстенови су доступни у различитим дебљинама у распону од 2,5 до 3,0 мм.



Инсталирајте опрему IV пренос 3 (види сл. 340) са платформом окренутом нагоре и уградите нови потпорни прстен 2. Као што је раније речено, можда недостаје граничник 1.

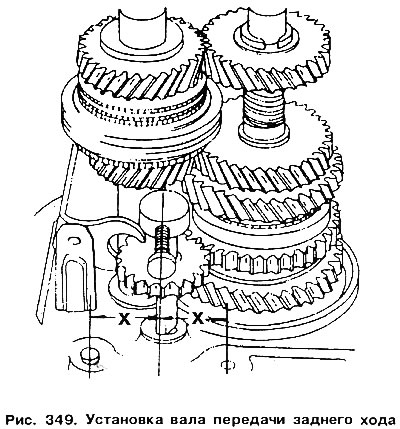

Заврните завртањ у отвор са навојем на вратилу мењача уназад. Убаците осовину у отвор на кућишту радилице и поставите је тако да глава завртња показује на тачку која је једнако удаљена од обе рупе за завртње за монтажу кућишта ("к" димензије на обе стране морају бити исте - видети слику 349). У овом положају притисните вратило у поклопац лежаја док се не заустави.
