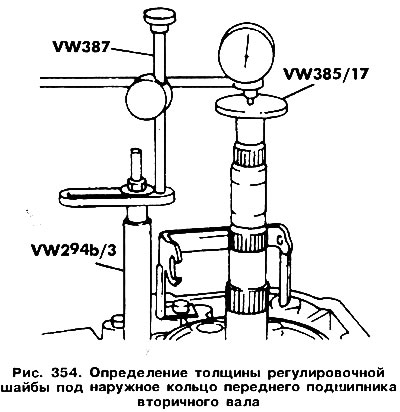

Поставите подлошку за подешавање дебљине 0,65 мм у прстен лежаја и уметните спољни прстен мањег лежаја. Уметните секундарну осовину и заврните завртње поклопца лежаја. Момент затезања 40 Нм. Инсталирајте троделни уређај приказан на сл. на осовину. 354. Ресетујте очитавања индикатора на нулу и поставите почетну вредност на 1,0 мм.
Померите осовину од врха до дна и прочитајте очитавања индикатора (на пример 0,30 мм). Осовина се не сме окретати током мерења.
Да бисте добили потребну вредност предоптерећења лежаја, на добијену вредност додајте 0,20 мм.
Пример одређивања потребне дебљине подлошке за подешавање:
- дебљина уметнуте подлошке: 0,65 мм
- измерена вредност: +0,30 мм
- почетна вредност затезања: +0,20 мм
- потребна дебљина подлошке: = 1,15 мм
Након мерења, уклоните осовину и спољашњи прстен лежаја из кућишта. Убаците подлошку одабране дебљине, убаците прстен лежаја и поставите секундарно вратило и поклопац лежаја. Заптивке су доступне у 16 дебљина са кораком од 0,05 мм (од 0,65 до 1,40 мм).
