Садржај: Уклањање ↓ Растављање (цртање И:57) ↓ Преднапрезање предњих лежајева…↓ Диференцијални склоп ↓ Преднапрезање лежајева лежаја…↓ Инсталација ↓
Уклањање
1. Уклоните секундарно вратило из кућишта квачила. Да бисте то урадили, потребно је да одврнете завртње плоче за закључавање великог предњег лежаја и уклоните плочу заједно са спољним прстеном лежаја.
2. Уклоните пластични поклопац са десне прирубнице осовине, отпустите причврсни прстен и уклоните подлошку за диск.
3. Уклоните прирубницу помоћу алата VW 391, затим уклоните диференцијал са зупчаника крајњег погона.
Растављање (цртање И:57)
1. Уклоните два ускочна прстена који држе осовине и извуците их из кућишта диференцијала.
2. Уклоните један од причврсних прстенова који држе осовину сателита, избијте осовину из кућишта. Уклоните зупчаник и осовинске зупчанике и уклоните пластичну потисну плочу.
3. Прегледајте сателите, зупчанике, осовине, сателитску осовину и потисну плочу да ли су истрошени и оштећени ако је потребно;.
4. Проверите погонске (налазе се на секундарном вратилу) и погонске зупчанике на истрошености или оштећењу ако је потребно.
ОПРЕЗ: Замените зупчанике крајњег погона само у пару.
5. Ако је потребна замена погонског зупчаника главног мењача, поступите на следећи начин:
Избушите пилот рупе финим сврдлом дуж осе заковице са стране упуштене главе, а затим избушите завршне рупе у заковице бургијом од 12 мм. Избити заковице и притиснути кућиште диференцијала из погонског зупчаника крајњег погона помоћу пресе.
6. Загрејати нови зупчаник крајњег преноса на 100°Ц, поставити два вијка као вођице и притиснути зупчаник на кућиште диференцијала (са косом окренутом према кућишту). Уградите преостале завртње, плоче за закључавање и матице из комплета за поправку и затегните их обртним моментом наведеним у одељку "Технички подаци".
7. Проверите да ли су лежајеви секундарног вратила и лежајеви диференцијала истрошени и ако је потребно, замените их.
8. Инсталирајте потисну подлогу (уређај VW 295) на кућиште диференцијала и уклоните лежај помоћу одговарајућег извлакача.
9. Уклоните други лежај са диференцијала на сличан начин. Помоћу алата уклоните обе заптивке осовине из њихових утичница VW681 и алатом уклоните спољне прстенове лежаја VW 295 и VW 554.
ОПРЕЗ: Испод спољних прстенова лежаја налазе се подлошке за подешавање. Спољни и унутрашњи прстенови сваког лежаја су међусобно усклађени и нису заменљиви.
10. Користећи извлакач, уклоните велики и мали предњи лежај секундарног вратила.
11. Помоћу алата уклоните спољни прстен малог лежаја са кућишта квачила VW 510 и уклоните подлошку за подешавање.
ОПРЕЗ: Велики спољни прстен лежаја и причврсна плоча морају се заменити као склоп. Не покушавајте да притиснете спољни прстен из причврсне плоче.
Преднапрезање предњих лежајева секундарног вратила
1. Загрејте оба лежаја секундарног вратила на 120°Ц и притисните их на вратило.
2. Подмажите лежајеве уљем за пренос, уградите подлошку за подешавање дебљине 0,65 мм у мало седиште спољашњег прстена лежаја и притисните спољашњи прстен на место користећи одговарајући помак.
3. Проверите стање вијака плоче за закључавање и замените их ако је потребно. Уградите секундарно вратило и плочу за закључавање са спољним прстеном великог лежаја и затегните завртње обртним моментом наведеним у одељку "Технички подаци".

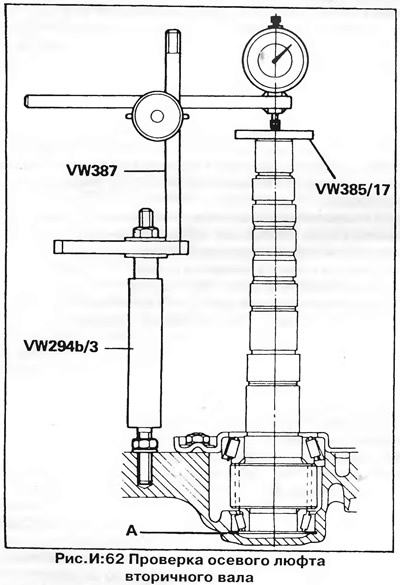

4. Уврните адаптер (VW 294b/3) у једну од рупа за вијке кућишта квачила (Цртање И:62), уградите пету (уређај VW 385/17) на крају секундарне осовине и уградите показивач показивача са постољем (уређај VW 387) на адаптеру тако да се њена сонда наслања на пету и да је увучена за 1,0 мм (на индикаторској скали). Померите осовину у уздужном правцу унутар зазора лежаја и забележите очитавања индикатора.
ОПРЕЗ: Не ротирајте осовину или ћете добити погрешна очитавања.
5. Добијеној вредности додати 0,65 мм (дебљина уграђене заптивке) и 0,20 мм (потребна вредност предоптерећења). Изаберите пакет подложака ове дебљине (стандардне величине подложака су наведене у одељку "Технички подаци").
6. Уклоните спољни прстен малог лежаја са кућишта квачила помоћу алата VW 554, а затим уклоните заптивку.
7. Инсталирајте сноп подметача за подешавање одговарајуће дебљине у мало седиште спољашњег прстена лежаја и притисните спољни прстен на место помоћу трна.
8. Инсталирајте секундарно вратило и затегните монтажне завртње плоче за закључавање на потребан обртни момент.

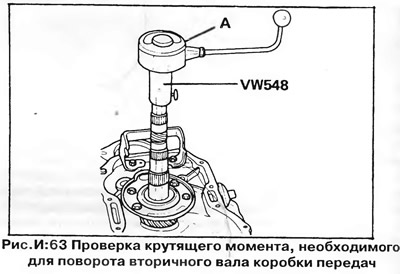

9. Причврстите на вратилу power (уређај VW 548) и мерач обртног момента. Измерите обртни момент потребан за окретање секундарног вратила и упоредите га са оним наведеним у одељку "Технички подаци" (Цртање И:63).
10. Повећањем или смањењем дебљине пакета подметача, постићи потребну вредност обртног момента, а затим уклонити секундарно вратило.
Диференцијални склоп
1. Загрејте лежајеве диференцијала на 120°Ц и притисните их на кућиште диференцијала.
2. Подмажите зупчанике, сателите, осовине и потисну плочу уљем за пренос и уметните потисну плочу у кућиште диференцијала.
3. Инсталирајте зупчанике диференцијала и осовинске зупчанике унутар кућишта, притисните осовину зупчаника на своје место и поставите причврсни прстен.
4. Уметните једну од осовина (са отвором са навојем окренутим ка споља).

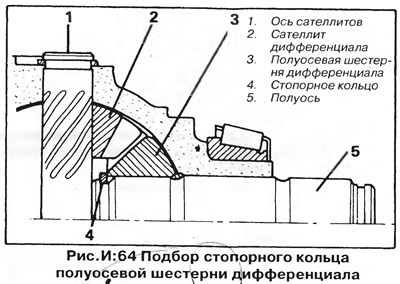

5. Притиснути осовину на сателитску осовину, а осовински зупчаник на потисну плочу и кућиште и уградити дебљи од два доступна причврсна прстена на осовину (Цртање И:64). Ако се зупчаник заглави након постављања прстена, уклоните прстен и поставите тањи. Поновите ову операцију на другом зупчанику и осовинском вратилу.
Преднапрезање лежајева лежаја диференцијала
1. Подмажите лежајеве уљем за пренос, уградите подлошку дебљине 1,0 мм у седиште спољног прстена лежаја диференцијала у кућишту квачила и притисните спољашњи прстен на место користећи одговарајући помак.
2. Поставите диференцијал на кућиште квачила и помоћу алата притисните спољни прстен другог лежаја диференцијала без заптивке у кућиште мењача VW 510.
3. Инсталирајте кућиште мењача са новом заптивком на кућиште квачила и причврстите га са пет подједнако распоређених вијака, затегните их обртним моментом наведеним у одељку "Технички подаци".

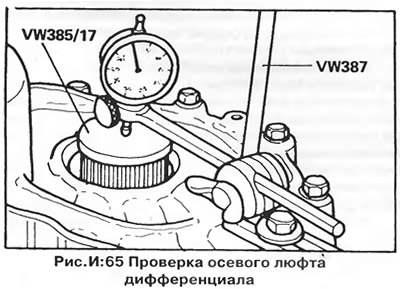

4. Причврстите показивач показивача (Цртање И:65) на постоље (уређај VW 387). Причврстите постоље са индикатором на кућиште мењача и поставите пету на осовину VW 385/17.
5. Инсталирајте сонду индикатора бројчаника на пету са затезањем од 1,0 мм. Померите диференцијал уздужно унутар зазора лежаја и забележите очитавања индикатора.
ОПРЕЗ: Не окрећите диференцијал или осовину, иначе ћете добити нетачна очитавања индикатора.
6. Додајте 0,40 мм на резултујућу вредност зазора - резултат је потребна дебљина подлошке за подешавање. Изаберите паковање заптивки потребне дебљине из опсега датог у одељку "Технички подаци".
7. Уклоните кућиште мењача, уклоните спољни прстен лежаја који је инсталиран без заптивке и поставите одабрани пакет заптивки испод прстена (прво поставите најдебљу заптивку).
8. Помоћу алата притисните спољни прстен на место VW 295 и VW510 Уградите кућиште мењача са заптивком на кућиште квачила и причврстите га са пет подједнако распоређених вијака; затегните завртње моментом који је наведен у одељку "Технички подаци".
9. Зашрафити завртње VW382/3 у једну од полуосовина. Уградите мерач обртног момента на осовину (сл. И:66).
10. Поправите другу осовину од окретања и измерите обртни момент потребан за окретање диференцијала. Ако резултат не спада у границе наведене у одељку "Технички подаци", промените дебљину пакета подложака да бисте добили потребан обртни момент.
11. Уклоните диференцијал из кућишта и уградите нове заптивке осовине помоћу алата VW 194.
Инсталација
1. Уметните диференцијал у кућиште квачила, уградите секундарно вратило и затегните вијке за причвршћивање плоче за закључавање на обртни момент који је наведен у одељку "Технички подаци".
2. Наставите са монтажом мењача као што је горе описано.
