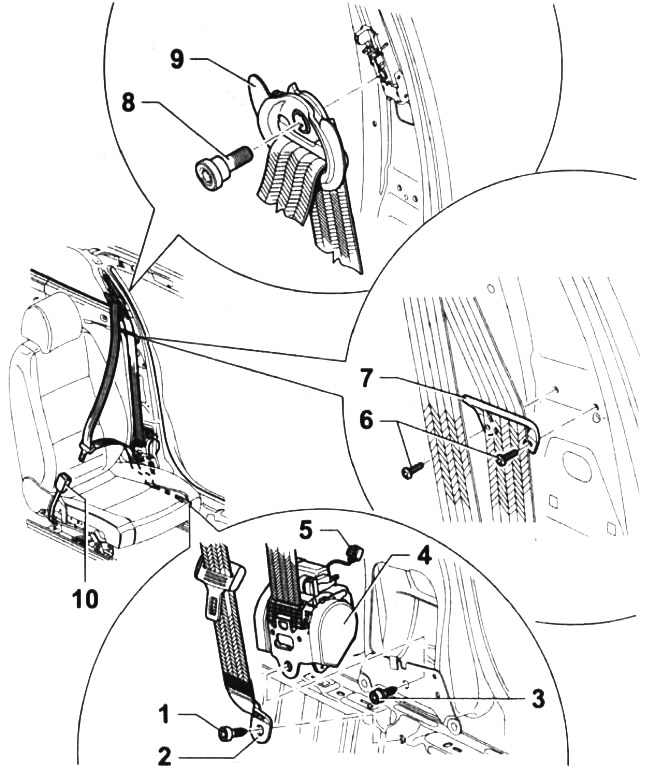

37,0. Centura de siguranță a pasagerului pe scaunul din față
Mașini Golf cu patru uși
1 - șurub, cu autoblocare. Cuplu de strângere 40 Nm. Șurubul trebuie înlocuit cu unul nou după fiecare demontare. Înainte de a deșuruba șurubul, încălziți-l cu aer de la un uscător de păr în timp ce acoperiți banda centurii de siguranță cu o cârpă umedă
2 - suport de fixare a centurii de siguranță. Atenţie! La vehiculele cu două uși, centura de siguranță este atașată în partea inferioară a suportului de ghidare a centurii
3 - șurub. Cuplu de strângere 40 Nm
4 - înfășurator curea. Pentru a preveni declanșarea dispozitivului de întindere a centurii de siguranță, opriți contactul și deconectați mai întâi borna cablului «masa i (-) de la baterie și apoi - borna potențialului pozitiv. Polul negativ al bateriei trebuie învelit cu bandă izolatoare
5 - mufa de pretensionare a centurii de siguranta. Înainte de a deconecta ștecherul, îndepărtați o eventuală încărcare a tensiunii statice atingând corpul sau încuietoarea ușii cu mâna. Asigurați-vă că respectați măsurile de siguranță referitoare la airbag-urile
6 - două șuruburi. Cuplu de strângere 4,5 Nm
7 - suport ghidaj curele
8 - șurub. Cuplu de strângere 40 Nm
9 - suport pentru fixarea curelei pe suport
10 - cataramă centură de siguranță a pasagerului din față
Retragere
1. Scoateți ornamentul pragului.

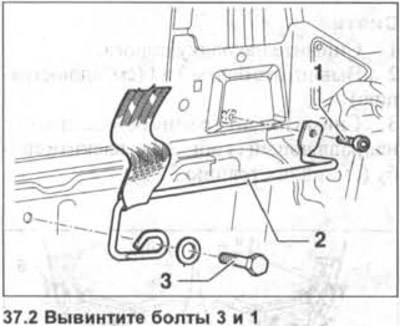

2. Înșurubați șuruburile 3 și 1 (vezi ilustrația).
3. Scoateți banda centurii de siguranță de pe suportul de ghidare 2 și scoateți suportul (vezi ilustrația 37.2).
Instalare
Suportul și cureaua sunt instalate în ordinea inversă a demontării. În acest caz, șurubul 1 este strâns cu o forță de 20 Nm, iar șurubul 3-40 Nm.
Atenţie! Atașarea centurii de siguranță pentru Touran este aceeași ca și pentru Golf.
