Grinda de susținere a ușii din față
Încuietoarea ușii, ridicătorul de geam și difuzoarele sunt montate pe grinda de susținere a ușii. Regulatorul de geam poate fi demontat numai împreună cu grinda de sprijin.
Grinda de susținere a ușii poate fi îndepărtată numai după ce clemele de ridicare a geamului care țin geamul au fost îndepărtate. Pentru a face acest lucru, sticla trebuie coborâtă în orificiile de montare de pe grinda de susținere și șuruburile de prindere trebuie slăbite.
Demontarea
1. Scoateți garnitura ușii.
2. Scoateți mânerul exterior al ușii.
3. Scoateți capacele de protecție 3 (vezi ilustrația).
4. Coborâți geamul astfel încât șuruburile 1 care fixează sticla să devină accesibile prin orificiile de montare (vezi ilustrația 71.3).
5. Slăbiți șuruburile 1 și eliberați clemele 2 ale geamului (vezi ilustrația 71.3).
Atenţie! Șuruburile 1 nu trebuie să fie complet deșurubate.
6. Deplasați paharul în sus și fixați-l în această poziție, de exemplu, cu bandă adezivă sau o pană de plastic.
Atenţie! Pentru a îndepărta sticla, trebuie să o ridicați de partea din spate și să o scoateți din deschiderea ferestrei.
7. Deconectați bateria.
8. Deconectați conectorul oglinzii retrovizoare laterale, care este atașat la motorul de ridicare a geamului.
9. Scoateți capacul ondulat și deconectați ștecherul de la stâlpul frontal.
10. Eliberați cablajul de cabluri din suport și glisați-l în ușă.
11. Deșurubați cele două șuruburi 4 care fixează încuietoarea ușii (vezi ilustrația 71.3).
12. Deșurubați șuruburile 5 și 6(vezi ilustrația 71.3).
13. Deplasați grinda de susținere a ușii în sus și deconectați-o în partea de jos a ușii. În același timp, partea inferioară a regulatorului de geam este, de asemenea, îndepărtată.
14. Introduceți grinda de susținere în diagonală în jos și scoateți-o din cavitatea ușii, mișcând-o spre balamale.
În primul rând, partea superioară a ridicătorului de geam este îndepărtată din deschidere, apoi încuietoarea ușii.
Instalare
15. Instalați grinda de sprijin în locul de montare.
16. Fixați cablajul de cabluri în deschiderea ușii. Aveți grijă să nu deteriorați firele.
17. Înșurubați șuruburile și strângeți-le la 8 Nm. În acest caz, șuruburile 5 și 6 sunt strânse mai întâi. șuruburile rămase pot fi strânse în orice ordine (vezi ilustrația 71.3).
18. Asigurați încuietoarea ușii prin strângerea șuruburilor de fixare cu o forță de 20 Nm.
19. Introduceți sticla în deschidere și în ghidaje dacă a fost scoasă din cadru.
20. Glisați sticla în jos și instalați-o în cleme, apoi introduceți-o în ghidajul din spate. În această poziție a sticlei, strângeți șuruburile de prindere a sticlei cu o forță de 8 Nm.
Asamblarea ulterioară se efectuează în ordinea inversă a demontării.
21. Conectați bateria.
22. Verificați funcționalitatea liftului de geam înainte de a reinstala ornamentul ușii.
23. Verificați funcționarea încuietorului ușii fără a închide ușa.
Ușă laterală din spate
Atenţie! Demontarea și montarea geamului de pe ușa laterală din spate se realizează în aceeași ordine ca și pe cea din față. Mai jos sunt doar caracteristicile disponibile.
24. Deconectați banda de etanșare a tocului ușii de pe flanșă cu ajutorul unui clește, apăsând-o simultan de jos cu o pană de plastic.

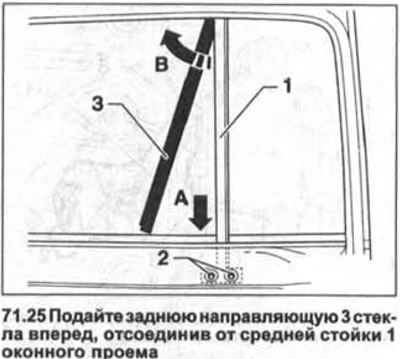

25. Introduceți ghidajul din spate 3 al geamului înainte, deconectându-l de la stâlpul din mijloc 1 al deschiderii ferestrei (vezi ilustrația).
26. Deșurubați două șuruburi 2, mutați stâlpul din mijloc 1 al deschiderii ferestrei în jos (vezi săgeata A din ilustrația 71.25), apoi mutați suportul în direcția săgeții B și scoateți-l din prag.
27. Scoateți știfturile distanțiere care fixează geamul în clemele regulatorului de geam.
28. Scoateți geamul împingând-o în sus și spre habitaclu.
