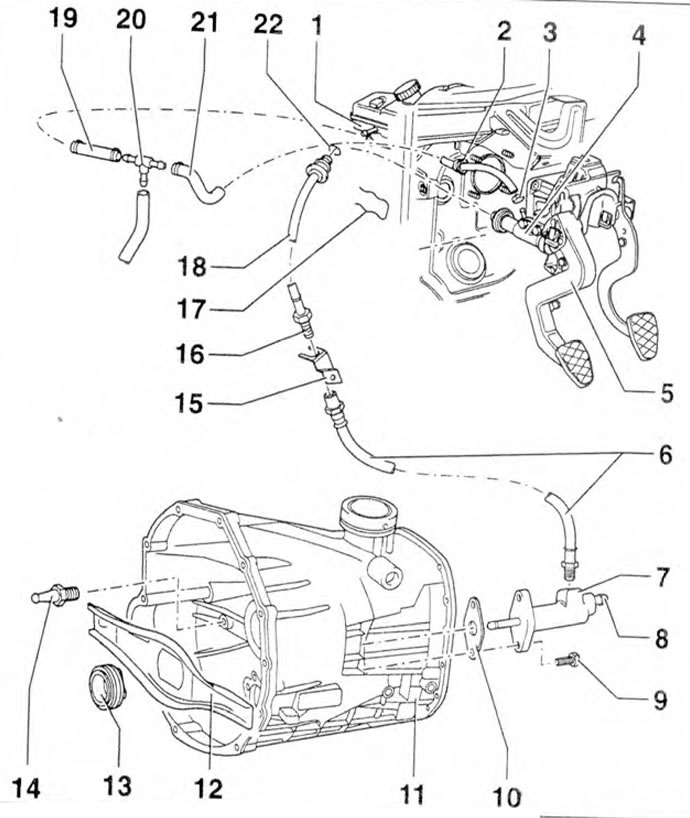

Rysunek 5.8. Elementy napędu hydraulicznego i mechanizmu zwalniającego sprzęgło: 1 - Rurka; 2 - Adapter w kształcie litery T; 3 - Rurka podająca; 4 - Pierścień uszczelniający; 5 - Zbiornik z płynem roboczym; 6 - Tuleja gumowa; 7 - Zacisk; 8 - Pompa główna; 9 - Pedał sprzęgła; 10, 23 - Rury wyładowcze; 11 - Zawór przepustnicy; 12 - Siłownik sprzęgła; 13 - Zawór odpowietrzający; 14 - Śruba; 15 - Uszczelka; 16 - Skrzynia biegów; 17 - Dźwignia zwalniająca sprzęgło; 18 - Łożysko wyciskowe sprzęgła; 19 - Kołek z główką kulową; 20 - Zabezpieczenie; 21 - Adapter; 22 - Pierścień zabezpieczający.
