Kod silnika dla silników Diesla jest wybity na lewej stronie bloku cylindrów, w pobliżu pompy paliwa w silnikach Diesla oraz w pobliżu sprzęgła w silnikach benzynowych (strzałka) (rysunek 1.1a-c). Tabliczka znamionowa pojazdu umieszczona jest na przedniej, lewej stronie grodzi, w pobliżu pedału sprzęgła, a dane te są również odnotowane w książce serwisowej pojazdu (rysunek 1.1g). Tabliczka znamionowa pojazdu może znajdować się również na pokrywie skrzynki bezpieczników (strzałka) (rysunek 1.1d), gdzie liczby oznaczają:
- 1. Numer kontrolny produktu,
- 2. Numer identyfikacyjny pojazdu,
- 3. Numer modelu,
- 4. Opis modelu/dane silnika,
- 5. Kod literowy silnika/skrzyni biegów,
- 6. Kod lakieru/kod wykończenia wnętrza,
- 7. Kod wyposażenia dodatkowego.

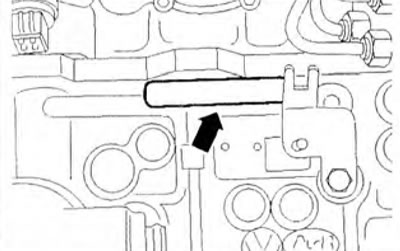

Rysunek 1.1a. Kod silnika 5-cylindrowych silników Diesla (strzałka).

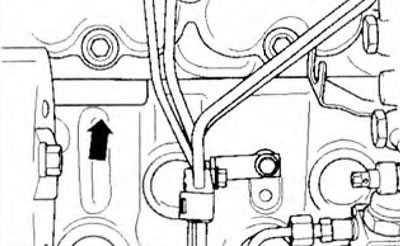

Rysunek 1.1b. Kod silnika 4-cylindrowych silników Diesla (strzałka).

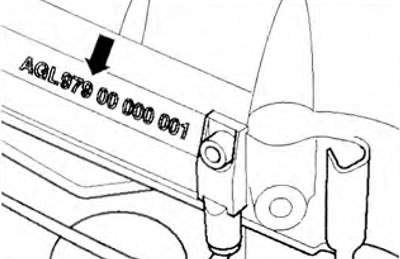

Rysunek 1.1c. Kod silnika dla silników benzynowych 4-cylindrowych (strzałka).

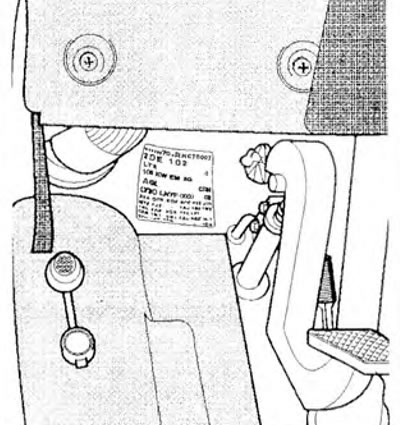

Rysunek 1.1g. Lokalizacja tabliczki znamionowej pojazdu w pobliżu pedału sprzęgła.

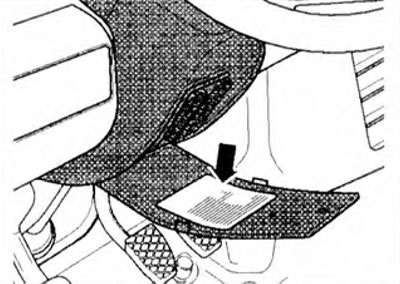

Rysunek 1.1d. Lokalizacja tabliczki znamionowej pojazdu na pokrywie skrzynki bezpieczników.

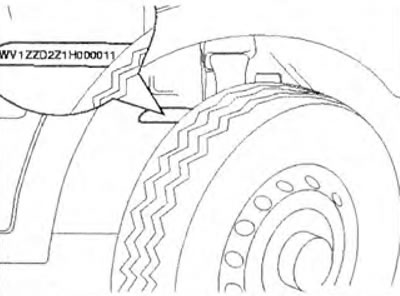

Rysunek 1.1e. Numer identyfikacyjny pojazdu.
Numer identyfikacyjny pojazdu znajduje się nad belką boczną w przestrzeni nadkola prawego koła (rysunek 1.1e):
- WV 2 jest znakiem towarowym producenta;
- ZZZ - kod wykonania;
- Model 2D;
- Z - kod wykonania;
- Y/1 - rok modelowy 2000/2001;
- H - sprzęt;
- 000 001 to numer seryjny.
Dane techniczne silników podano w tabelach 1.1 a-c.
Tabela 1.1a. Specyfikacje silnika
| Parametry | Wartości | ||
| Kod silnika | AGK | AGX | AHD |
| Typ | Diesel | ||
| Rozpoczęcie produkcji, y | 05.97 | 02.96 | 07.96 |
| Normy emisji | EU 2 | ||
| Liczba cylindrów/zaworów na cylinder | 4/3 | 4/4 | 5/2 |
| Objętość robocza, l | 2.8 | 2.5 | 2.5 |
| Moc, kW/obr./min | 92/3500 | 55/3800 | 75/3500 |
| Moment obrotowy. Nm/obr./min | 280/2200 | 160/2400 | 250/2300 |
| Średnica cylindra, mm | 93.0 | 81.0 | |
| Skok tłoka, mm | 103.0 | 95.5 | |
| Stopień sprężania | 19.0 | 19.5 | |
| Układ wtrysku paliwa | TDI | SDI | TDI |
| Liczba cetanowa | 49 | ||
| Kompensatory hydrauliczne | - | tak | |
| Samodiagnoza | - | tak | |
| Katalizator | - | tak | |
| Czujnik tlenu | - | ||
| Turbodoładowanie | tak | - | tak |
[Artykuł jest zamieszczony na tej stronie internetowej VWManual]
Tabela 1.16. Charakterystyki techniczne silników
| Parametry | Wartości | ||
| Kod silnika | ANJ | ARA | ATA |
| Typ | Diesel | ||
| Rozpoczęcie produkcji, y | 05.99 | 01.99 | |
| Normy emisji | EU 2 | ||
| Liczba cylindrów/zaworów na cylinder | 5/2 | 4/3 | |
| Objętość robocza, l | 2.5 | 2.8 | |
| Moc, kW/obr./min | 80/3700 | 66/3800 | 96/3500 |
| Moment obrotowy, Nm/obr./min | 275/2000 | 195/2000 | 300/2000-3000 |
| Średnica cylindra, mm | 81.0 | 93.0 | |
| Skok tłoka, mm | 95.5 | 103.0 | |
| Stopień sprężania | 19.0 | 19.5 | 19.0 |
| Układ wtrysku paliwa | TDI | ||
| Liczba cetanowa | 49 | ||
| Kompensatory hydrauliczne | tak | - | |
| Samodiagnoza | tak | - | |
| Katalizator | tak | - | |
| Czujnik tlenu | - | ||
| Recyrkulacja spalin | tak | - | |
| Turbodoładowanie | tak | ||
Tabela 1.1c. Specyfikacje silnika
| Parametry | Wartości | ||
| Kod silnika | WWE | BBF | AGL |
| Typ | Diesel | Benzyna | |
| Rozpoczęcie produkcji, y | 04.01 | 02.96 | |
| Normy emisji | EU2 | ||
| Liczba cylindrów/zaworów na cylinder | 5/2 | 4/4 | |
| Objętość robocza, l | 2.5 | 2.3 | |
| Moc, kW/obr./min | 61/3500 | 70/3500 | 105/5000 |
| Moment obrotowy. Nm/obr./min | 210/2200 | 230/2000 | 210/4000 |
| Średnica cylindra, mm | 81.0 | 90.9 | |
| Skok tłoka, mm | 95.5 | 88.4 | |
| Stopień sprężania | 19.5 | 8.8 | |
| Układ wtrysku paliwa | TDI | Motronic | |
| Liczba cetanowa | 49 | 95 bezołowiowy | |
| Kompensatory hydrauliczne | tak | ||
| Samodiagnoza | tak | ||
| Katalizator | tak | ||
| Czujnik tlenu | - | tak | |
| Recyrkulacja spalin | tak | - | |
| Turbodoładowanie | tak | - | |
