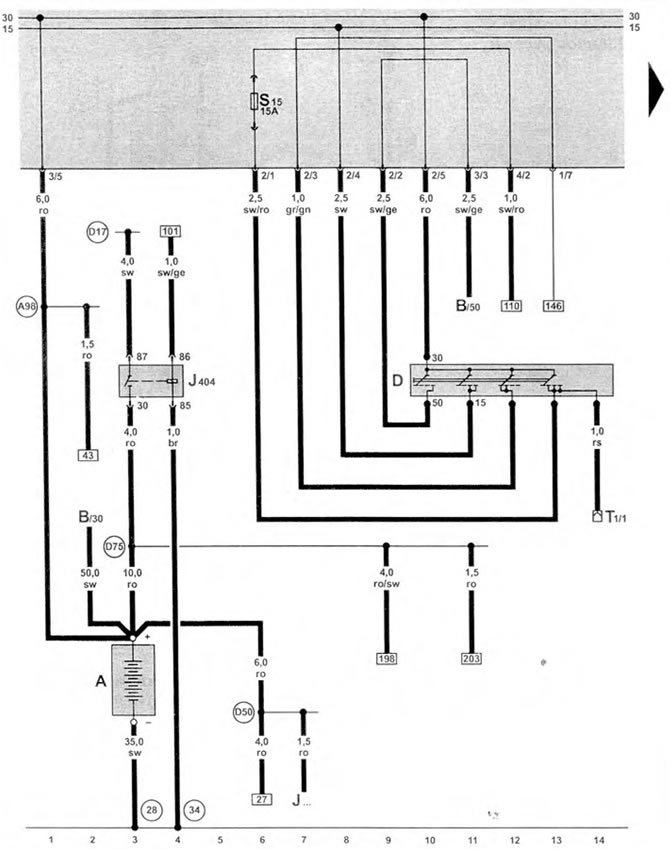

Podstawowy schemat okablowania z marca 1997 r. (I).
Akumulator, wyłącznik zapłonu
| A | bateria |
| W | rozrusznik |
| D | wyłącznik zapłonu |
| J404 | przekaźnik rozładowczy dla zacisku 15, pod siedzeniem kierowcy |
| J... | jednostki sterujące |
| T1 | złącze przewodów, za przełącznikiem kolumny kierownicy, tylko podłączenie poduszki powietrznej |
| (28) | przyłącze uziemienia po lewej stronie przedniej ściany nadwozia |
| (34) | połączenie uziemiające pod siedzeniem kierowcy |
| (A98) | podłączenie do bieguna dodatniego 4 (30) w zestawie okablowania deski rozdzielczej |
| (D17) | podłączenie do bieguna dodatniego 1 (15) w zestawie okablowania silnika |
| (D50) | podłączenie do bieguna dodatniego 1 (30) w wiązce przewodów komory silnika |
| (D75) | podłączenie do bieguna dodatniego 2 (15) w wiązce przewodów komory silnika |
