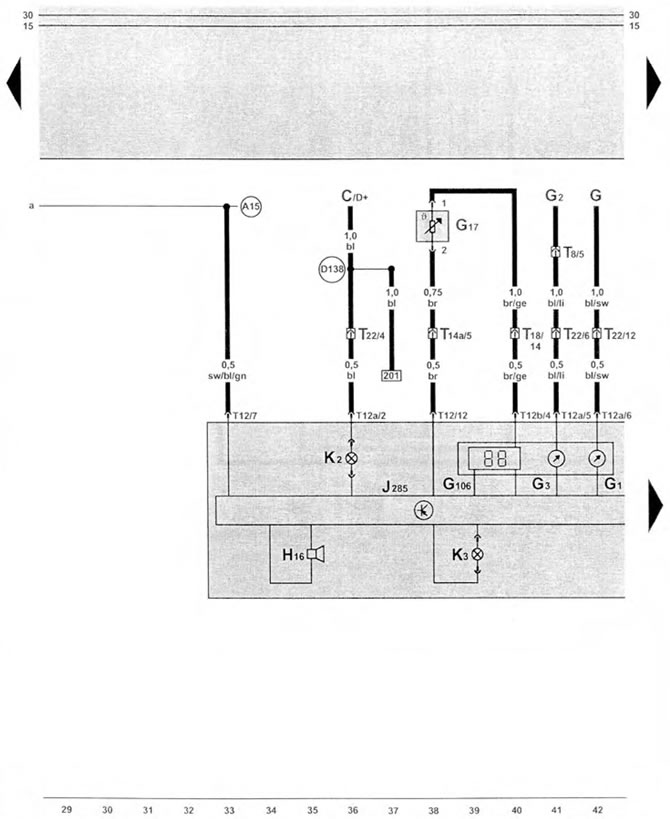

Podstawowy schemat okablowania z marca 1997 r. (III).
Zestaw wskaźników, wskaźnik poziomu paliwa, wskaźnik temperatury płynu chłodzącego, ciśnienie oleju, brzęczyk świetlny, generator, wskaźnik temperatury otoczenia
| Z | generator |
| G | czujnik wskaźnika poziomu paliwa |
| G1 | wskaźnik poziomu paliwa |
| G2 | czujnik wskaźnika temperatury płynu chłodzącego |
| G3 | wskaźnik temperatury płynu chłodzącego |
| G17 | czujnik temperatury otoczenia |
| G106 | wskaźnik temperatury otoczenia* |
| H16 | brzęczyk do włączania oświetlenia |
| J285 | jednostka sterująca z blokiem wskaźników na desce rozdzielczej |
| K2 | kontrolka generatora |
| K3 | kontrolka ostrzegawcza ciśnienia oleju |
| T8 | 8-pinowe złącze okablowania w obudowie na obudowie akumulatora |
| T12 | złącze okablowania, 12-pinowe |
| T12a | złącze okablowania, 12-pinowe |
| T12b | złącze okablowania, 12-pinowe |
| T14a | złącze przewodów 14-pinowe, lewe pod deską rozdzielczą |
| T18 | złącze przewodów 18-pinowe, lewe pod deską rozdzielczą |
| T22 | złącze przewodów 22-pinowe, lewe pod deską rozdzielczą |
| (A15) | podłączenie do bieguna dodatniego (15) w zestawie okablowania deski rozdzielczej |
| (D138) | połączenie (D+) w wiązce przewodów komory silnika |
Oryginał można zobaczyć na portalu www.vwmanual.ru
* - tylko z dodatkowym wyposażeniem w wskaźnik temperatury otoczenia
