Podstawowy schemat okablowania z marca 1997 r. (II).

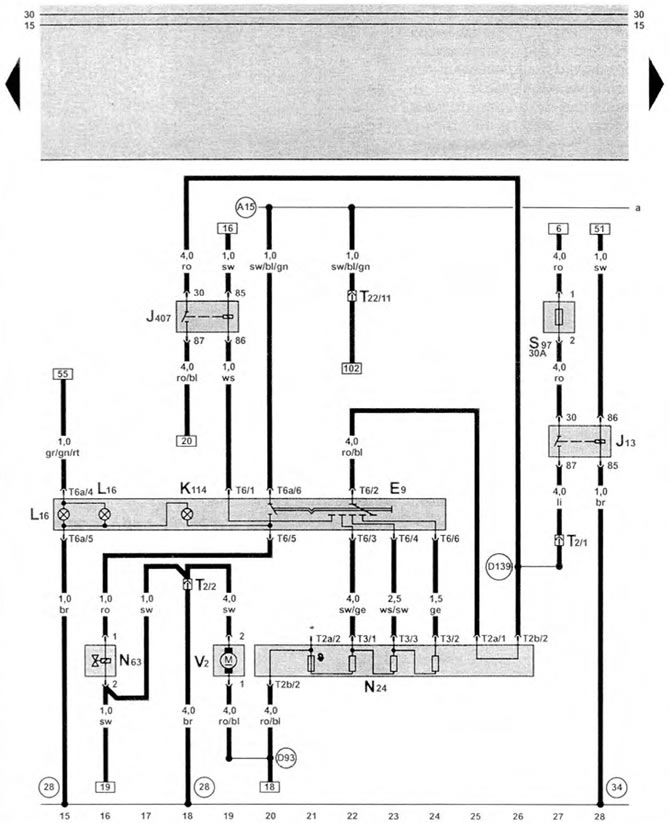

Wentylator nawiewu świeżego powietrza, zawór dwudrożny do nawiewu świeżego powietrza i przepustnica układu recyrkulacji powietrza
| E9 | przełącznik wentylatora (dopływ świeżego powietrza) |
| J13 | przekaźnik wentylatora pod siedzeniem kierowcy |
| J407 | przekaźnik wentylatora - stopień 4, po prawej stronie w komorze silnika |
| K114 | kontrolka trybu dopływu świeżego powietrza i recyrkulacji powietrza |
| L16 | kontrolka dopływu świeżego powietrza |
| N24 | dodatkowy rezystor wentylatora nawiewu świeżego powietrza z bezpiecznikiem przegrzania |
| N63 | zawór dwudrożny do przepustnicy dopływu świeżego powietrza i recyrkulacji powietrza |
| S97 | bezpiecznik 1 pod siedzeniem kierowcy dla wentylatora nawiewu świeżego powietrza |
| T2 | złącze przewodów 2-pinowe, tylne w komorze silnika |
| T2a | złącze okablowania, 2-pinowe |
| T2b | złącze okablowania, 2-pinowe |
| T6 | złącze okablowania, 6-pinowe |
| T6a | złącze okablowania, 6-pinowe |
| T22 | złącze przewodów 22-pinowe, lewe pod deską rozdzielczą |
| V2 | wentylator nawiewu świeżego powietrza |
| (28) | przyłącze uziemienia po lewej stronie przedniej ściany nadwozia |
| (34) | połączenie uziemiające pod siedzeniem kierowcy |
| (A15) | podłączenie do bieguna dodatniego (15) w zestawie okablowania deski rozdzielczej |
| (D93) | połączenie 1 (wentylator nawiewu świeżego powietrza) w zestawie okablowania komory silnika |
| (D139) | połączenie 2 (wentylator nawiewu świeżego powietrza) w zestawie okablowania komory silnika |
