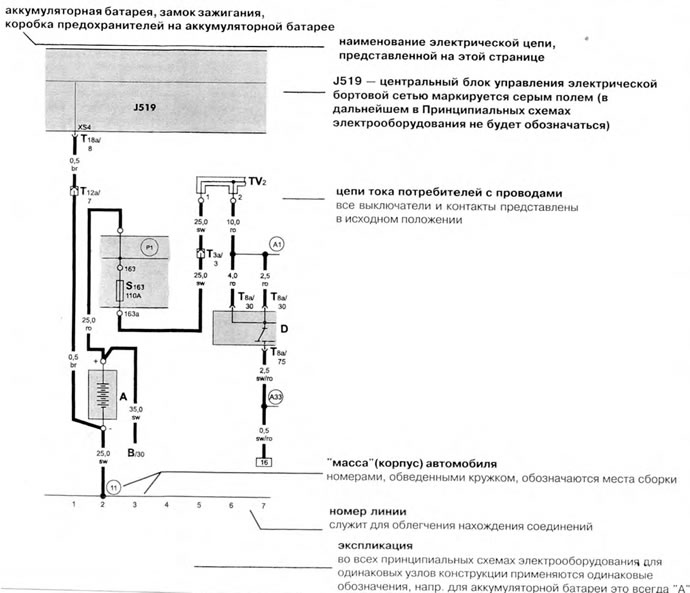

kodowanie kolorami przewodów
- ws = biały
- sw = czarny
- th = czerwony
- br = brązowy
- gn = zielony
- bl = niebieski
- gr = szary
- li = fioletowy
- ge = żółty
- lub = pomarańczowy
- A - bateria
- B - rozrusznik
- D - wyłącznik zapłonu
- J519 - centralna jednostka sterująca instalacją elektryczną pokładową
- T3a - Złącze przewodów 3-pinowe na grodzi komory silnika, szare
- T18a - Złącze elektryczne 18-pinowe w centrali sterującej siecią elektryczną pojazdu, brązowe
- połączenie na "masę"
- podłączenie do bieguna dodatniego (obwód 30A) w wiązce przewodów za deską rozdzielczą
- podłączenie do bieguna dodatniego (obwód 30) w skrzynce bezpieczników na akumulatorze
