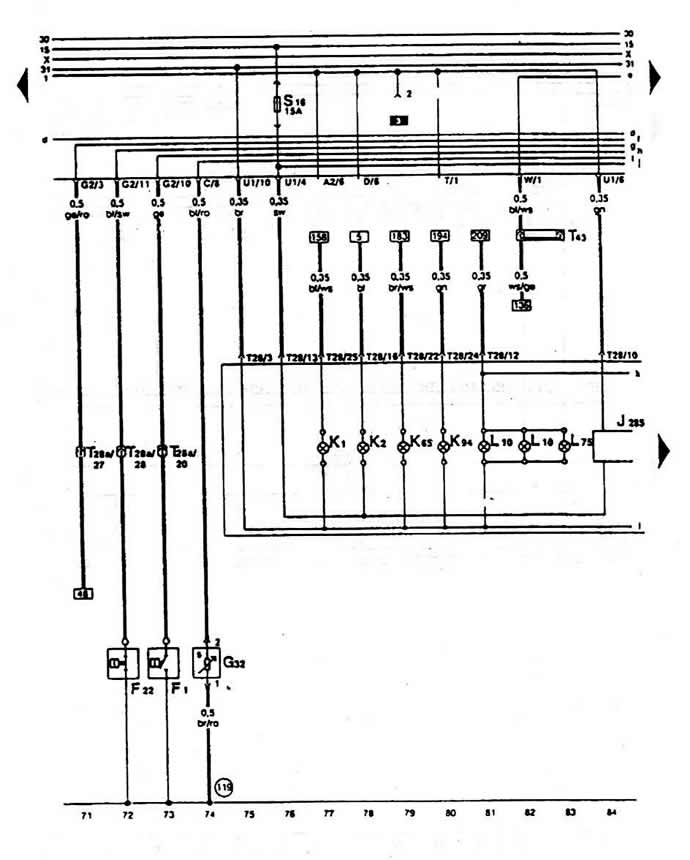

- F1 - czujnik ciśnienia oleju 1,8 bar
- F22 - czujnik ciśnienia oleju 0,3 bar
- G32 - czujnik płynu chłodzącego
- J285 - jednostka sterująca ze wskaźnikiem w wyjmowanym zestawie wskaźników
- K1 - kontrolka świateł drogowych
- K2 - kontrolka ładowania
- K65 - lewy migający kierunkowskaz
- K94 - Prawe migające światło kierunkowskazu
- L10 - żarówka, oświetlenie instrumentów
- L75 - cyfrowe oświetlenie kierunkowskazów
- T28 - wtyczka 28-pinowa, do silnika
- T43 - wtyczka 43-pinowa, w części silnikowej
Punkty połączenia z ciałem (w okręgu):
- 119 - połączenie masowe 1, w kablu reflektora
Oznaczenia kolorów kabli:
- ws - biały
- sw - czarny
- ro - czerwony
- br brązowy
- gn - zielony
- gr - szary
- li - fioletowy
- ge - żółty
- bl - niebieski
Lista bezpieczników:
- 30A - zielony
- 25A - biały
- 20A - żółty
- 15A - niebieski
- 10A - czerwony
