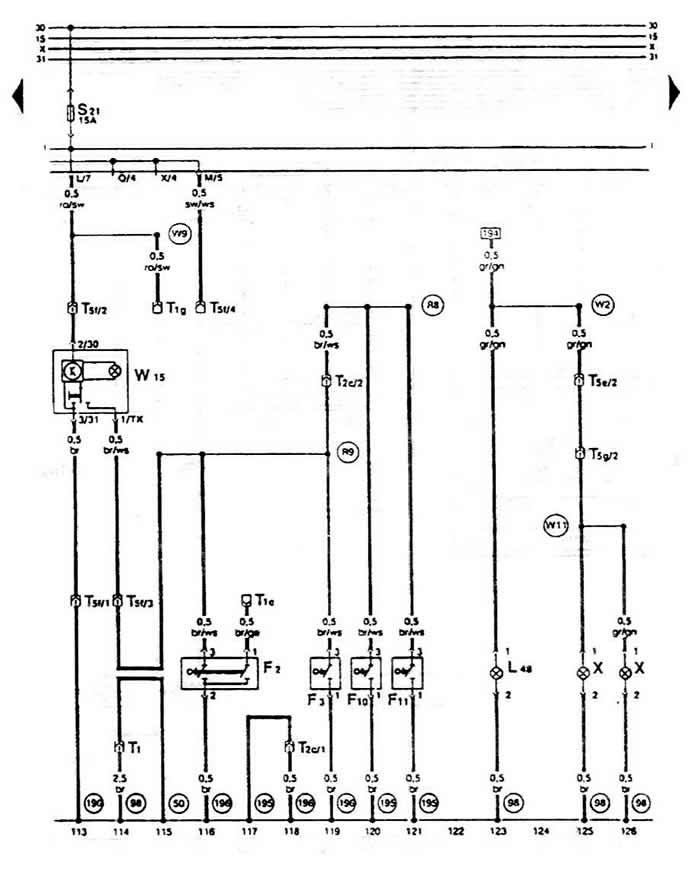

- F2 - przełącznik kontaktowy drzwi, przedni lewy
- F3 - przełącznik kontaktowy drzwi, przedni prawy
- F10 - przełącznik kontaktowy drzwi, tylny lewy
- F11 - przełącznik kontaktowy drzwi, tylny prawy
- L28 - żarówka tylnej popielniczki, lewa
- T1 - wtyczka pojedyncza, w bagażniku, po lewej stronie
- T1s - wtyczka pojedyncza, za płytką przekaźnika
- T1g - wtyczka pojedyncza, na słupek drzwiowy (A), na dole po lewej
- T2s - zaślepka podwójna, na słupek drzwi (A), prawy dolny
- T5e - wtyczka pięciobiegunowa, na tylnej płycie krzyżowej
- T5f - wtyczka 5-biegunowa, nad płytką przekaźnika
- T5g - wtyczka pięciobiegunowa, w bagażniku, po lewej stronie W15 - oświetlenie wnętrza z opóźnieniem wyłączenia
Połączenia ciała (w kole):
- 50 - kropka "szerokie rzesze", bagażnik lewy 98 - połączenie "szerokie rzesze", w przewodzie tylnej klapy
- 195 - dołączenie "szerokie rzesze", w kablu przełącznika tylnych drzwi
- 196 - dołączenie "szerokie rzesze" 1, w tylnym kablu
- R8 - połączenie (wyłącznik kontaktowy drzwi), w kablu przełącznika drzwi tylnej klapy
- R9 - połączenie (wyłącznik kontaktowy drzwi), w kablu przełącznika drzwi tylnej klapy
Oznaczenia kolorów kabli:
- ws - biały
- sw - czarny
- ro - czerwony
- brązowy
- gn - zielony
- gr - szary
- li - liliowy
- ge - żółty
- bl - niebieski
Lista bezpieczników:
- 30A - zielony
- 25A - biały
- 20A - żółty
- 15A - niebieski
- 10A - czerwony
