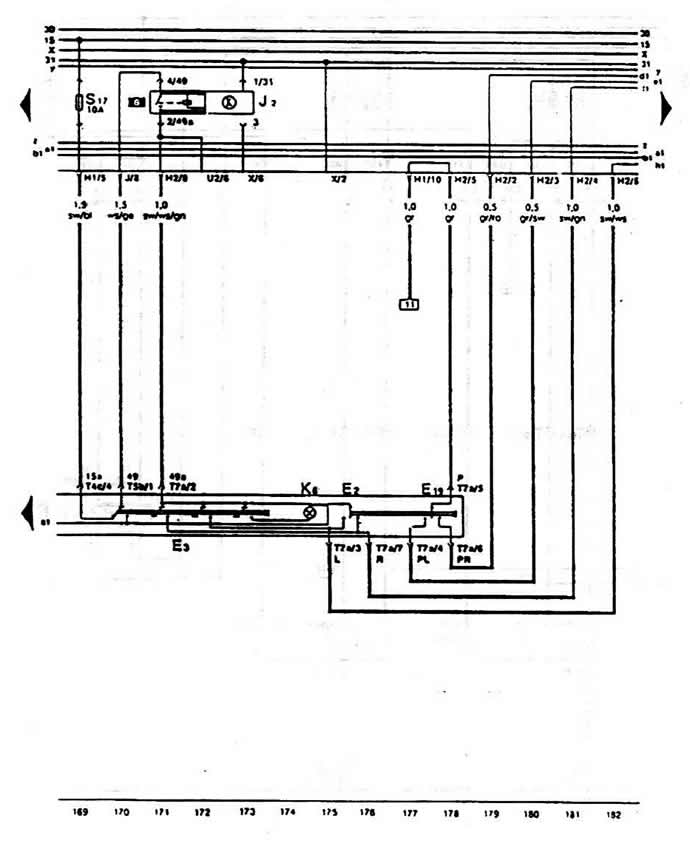

- E2 - przełącznik kierunkowskazów ze światłem migającym
- E3 - okrągły przełącznik kierunkowskazów
- E19 - włącznik świateł postojowych,
- J2 - Przekaźnik do układu świateł migających kołowo
- K6 - kontrolka migacza okrągłego
- T4s - wtyczka 4-pinowa, tylna listwa kolumny kierowniczej
- T5b - wtyczka 5-pinowa, tylna osłona kolumny kierowniczej
- T7a - Wtyczka 7-pinowa, tylna listwa kolumny kierowniczej
- M2 - Żarówka, światło tylne prawe
- M4 - Żarówka, światło tylne lewe
- M5 - Żarówka, kierunkowskaz przedni lewy z migającym światłem
- M6 - Żarówka, tylny lewy kierunkowskaz z migającym światłem
- M7 - Żarówka, kierunkowskaz przedni prawy z migającym światłem
- M5 - Żarówka, tylny lewy kierunkowskaz z migającym światłem
- T2b - Podwójna wtyczka, tylna skrzynka przekaźników
- T2h - podwójna wtyczka, do amortyzatora tylnego, lewego
- T2j - Podwójna wtyczka, do tylnego amortyzatora, prawa
- T5d - wtyczka 5-pinowa, do lewego tylnego światła
- T8d - wtyczka 8-pinowa, do lewego tylnego światła
- T8e - wtyczka 8-pinowa, do prawego tylnego światła
- T19 - wtyczka 19-pinowa, kratka tylna, prawa
Punkty połączenia z ciałem (w okręgu):
- 63 - punkt uziemienia, gniazdo żarówki, światło tylne lewe
- 64 - punkt uziemienia, gniazdo lampy, światło tylne prawe
- 119 - połączenie masowe 1, w kablu reflektora
- 196 - połączenie uziemiające 1, w kablu tylnym
- 197 - połączenie uziemiające 2, w kablu tylnym
- 198 - połączenie uziemiające, w kablu przednim
- C19 - łączenie (kierunkowskaz z migającym światłem, prawy), w kablu reflektora
- C20 - połączenie (kierunkowskaz z migającym światłem, lewy), w kablu reflektora
Oznaczenia kolorów kabli:
- ws - biały
- sw - czarny
- ro - czerwony
- br brązowy
- gn - zielony
- gr - szary
- li - fioletowy
- ge - żółty
- bl - niebieski
Lista bezpieczników:
- 30A - zielony
- 25A - biały
- 20A - żółty
- 15A - niebieski
- 10A - czerwony
(Informacje są dostępne na stronie internetowej: VWManual.ru)
