Премахване
1. Изключете запалването и външните светлини.
2. Отворете капака.
3. Изключете батерията.
4. Освободете конектора на гърба на фара и го изключете (виж илюстрация 22.4).
Голф автомобили
Свалете решетката на радиатора, вижте съответната глава.
6. Внимателно освободете броня 1 под фара, като използвате пластмасов клин, като HAZET 1965-20, и свалете бронята (вижте илюстрацията).
7. Развийте трите болта (вижте стрелките на илюстрация 23.6), които закрепват фара, и го извадете, като го натиснете напред.
Автомобили Touran
8. Свалете бронята, вижте съответната глава.

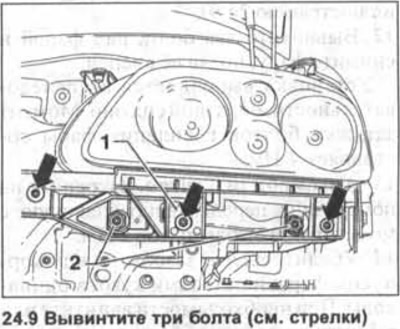

9. Развийте трите болта (вижте стрелките на илюстрацията).
10. Отстранете водач 1 от горната предна напречна греда (виж илюстрация 24.9).
11. Развийте двата болта 2 под фара (виж илюстрация 24.9).
12. Развийте двата болта над фара и свалете фара като го натиснете напред.
Монтажът се извършва в ред, обратен на демонтирането. Моментът на затягане на монтажните болтове на фаровете е 4 Nm.
13. Автомобили Touran. Закрепете водача към предната напречна греда с момент на затягане от 2 Nm.

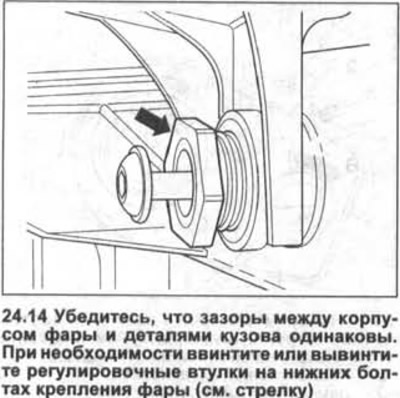

14. Уверете се, че пролуките между корпуса на фара и частите на тялото са равни. Ако е необходимо, завийте или развийте регулиращите втулки на долните монтажни болтове на фаровете (вижте стрелката на илюстрацията).
15. Проверете ъгъла на фаровете в сервиз възможно най-скоро и го коригирайте, ако е необходимо.
Внимание! След демонтиране и монтиране на ксенонови фарове е необходима настройка в сервиз.
Регулиране на оптичната ос на фаровете
Голф автомобили
16. Регулирайте фаровете по височина с помощта на винтове 1 и 2. Хоризонталното положение на фаровете се регулира само с винт 2 (вижте илюстрацията).
Внимание! Прецизното регулиране на оптичната ос на фаровете е възможно само в сервиз със специално оборудване.
Автомобили Touran
17. Фар за къси светлини. Регулирайте височината на фаровете с помощта на винт 1.
Хоризонталното положение на фара се регулира само с винт 2 (вижте илюстрацията).
18. Фар за дълги светлини. Регулирайте височината на фаровете с помощта на винт 4.
Оригиналната статия е достъпна на [VWMANUAL]
Хоризонталното положение на фара се регулира само с винт 3 (виж илюстрация 24.17).
