Крушки за фарове — смяна (Touran) (VW Golf 5)

Автомобили Touran

Внимание! Ксеноновите крушки са под налягане. При смяната им е препоръчително да носите предпазни очила и ръкавици.

1. Изключете контакта и откачете съответния консуматор/фар.

2. Отворете капака.

3. Изключете батерията.

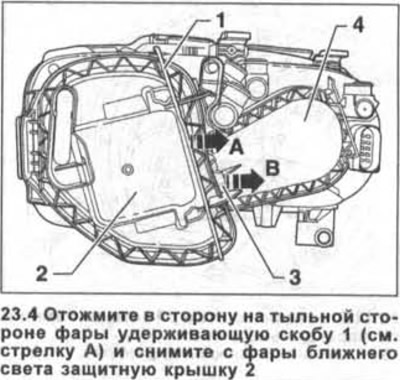

4. Натиснете задържащата скоба 1 отстрани на гърба на фара (вижте стрелка A на илюстрацията) и свалете защитния капак 2 от фаровете за къси светлини.



5. Натиснете лоста 3 по посока на стрелка B на Илюстрация 23.4 и отстранете защитния капак от фаровете за дълги светлини, светлините за паркиране и пътепоказателя.

Когато монтирате капачки 2 и 4, уверете се, че са добре поставени, за да предотвратите навлизането на вода в корпуса на фара.

6. Проверете функционалността на новата крушка. Ако е необходимо, свържете се със сервиз за регулиране на ъгъла на фаровете.

Къси фарове с халогенни крушки

Премахване

7. Отстранете предпазния капак от задната страна на фара.

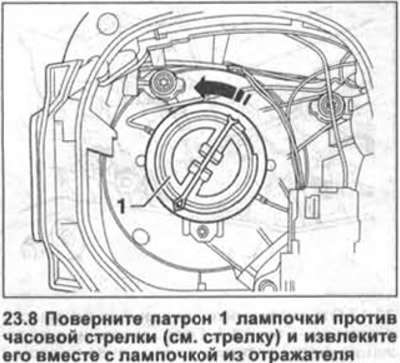

8. Завъртете фасунгата на 1-вата крушка обратно на часовниковата стрелка (вижте стрелката на илюстрацията) и го извадете заедно с крушката от рефлектора.





9. Извадете електрическата крушка от гнездото.

Монтиране

10. Закрепете новата крушка в цокъла, така че издатината на основата на крушката да пасне във вдлъбнатината на цокъла (виж илюстрация 22.9).

11. Инсталирайте фасунгата и крушката в рефлектора, след това завъртете фасунгата по посока на часовниковата стрелка, докато щракне на място.

12. Поставете обратно защитния капак на фаровете 2 и го закрепете със задържащата скоба 1 (виж илюстрация 23.4)

Дълги светлини

Премахване

13. Свалете защитния капак.

Внимание! В зависимост от модела на автомобила, крушката за дълги светлини може да бъде закрепена с телена скоба или монтирана в гнездо, което е фиксирано в рефлектора.

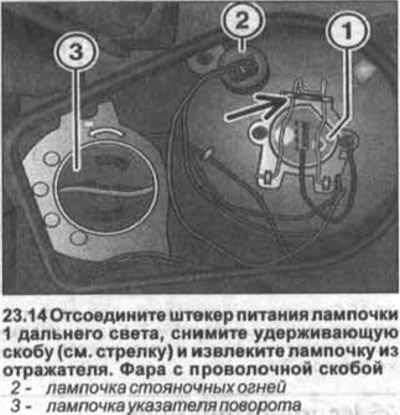

14. Фар с телена скоба. Изключете щепсела на крушката за дълги светлини 1, отстранете задържащата скоба (вижте стрелката на илюстрацията) и извадете крушката от рефлектора.

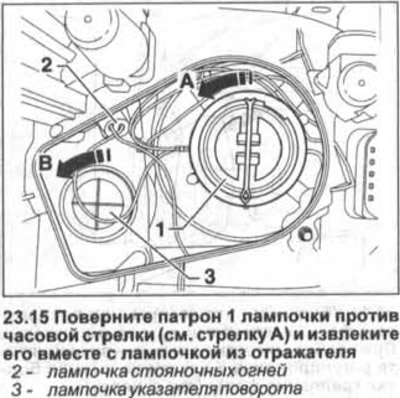

15. Фар с фасунга. Завъртете цокъла на 1 крушка обратно на часовниковата стрелка (вижте стрелка A на илюстрацията) и го извадете заедно с крушката от рефлектора.

Монтиране

16. Фар с телена скоба. Закрепете новата крушка в цокъла, така че зъбците на основата на крушката да паснат във вдлъбнатината на цокъла.

[Оригиналният текст е достъпен на уебсайта: VWManual.ru]

Затегнете крушката със скобата и свържете захранващия щепсел на крушката на дългите светлини.

17. Фар с фасунга. Закрепете новата крушка в цокъла, така че издатината на основата на крушката да пасне във вдлъбнатината на цокъла.

18. Фар с фасунга. Поставете цокъла с крушката в рефлектора и го завъртете по посока на часовниковата стрелка, за да го заключите на място.

19. Сменете защитния капак 4 на гърба на фара (виж илюстрация 23.4).

Крушки ръчната светлина/указател на завоя

Премахване

20. Свалете предпазния капак на гърба на фара.

21. Габаритна светлина. Извадете цокъл 2 заедно с крушката от рефлектора и след това извадете крушката от цокъла (вижте илюстрации 22.14 и 22.15).

22. Пътепоказател. Завъртете гнездото 3 на електрическата крушка обратно на часовниковата стрелка (вижте стрелката на илюстрации 23.14 и 23.15) и го извадете заедно с крушката от рефлектора.

Натиснете крушката в гнездото и едновременно с това я завъртете обратно на часовниковата стрелка в гнездото и след това я извадете от гнездото.

Електрическата крушка се монтира в обратния ред на отстраняване.

За да закрепите индикаторната крушка в гнездото, тя трябва да бъде натисната и едновременно завъртена по посока на часовниковата стрелка в гнездото.

Ксенонови фарове за къси светлини

23. Свалете фара, вижте съответната глава.

24. Натиснете задържащата скоба 1 отстрани на гърба на фара (виж стрелка A на илюстрация 23.4) и свалете защитния капак 2 от фаровете за къси светлини.

Следващите стъпки за премахване и инсталиране се извършват в същата последователност, същото като автомобилите Golf.
