4-цилиндров бензинов двигател с буквено обозначение BCA (1.4 л, бензин, 55 кВт, 75 к.с.)
Премахване

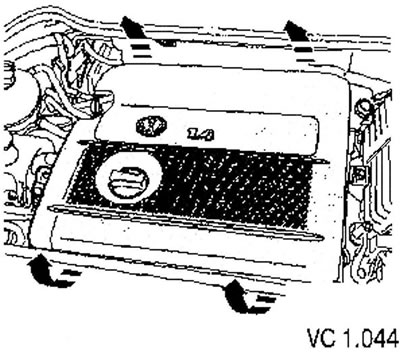

За да свалите горния капак на двигателя, следвайте тези стъпки:.
1. Разкачете маркуча, свързващ корпуса на въздушния филтър с корпуса на лагера на разпределителния вал, от възвратния клапан на гърловината за пълнене на масло.
2. Свалете корпуса на въздушния филтър от крепежните елементи и блока за управление на дроселовата клапа (стрелки).
Инсталация
Корпусът на въздушния филтър се монтира в обратен ред.
4-цилиндров бензинов двигател с буквено обозначение BGU (1.6 л, бензин, 75 кВт, 102 к.с.)
[Оригиналният текст е достъпен на уебсайта: www.vwmanual.ru]
За да свалите горния капак на двигателя, следвайте тези стъпки:.
Премахване

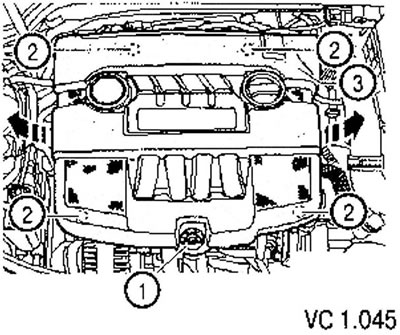

1. Извадете маслоизмервателната пръчка (1).
2. Освободете корпуса на двигателя в точките за монтаж (2) и го свалете с движение нагоре (стрелки).
3. Разкачете електрическия конектор и връзката на маркуча (3) под корпуса на двигателя.
Инсталация
1. Монтирайте корпуса на двигателя върху скобите (2) и натиснете леко, докато скобите щракнат на мястото си.
2. Свържете електрическия конектор и връзката на маркуча (3) под капака на двигателя.
3. Поставете маслоизмервателната пръчка (1) във водещата тръба.
4-цилиндров дизелов двигател с буквено обозначение BJB (1,9 л, с нагревателен елемент, 77 kW, 105 к.с., с помпа-инжектор)
За да свалите горния капак на двигателя, следвайте тези стъпки:.
Премахване

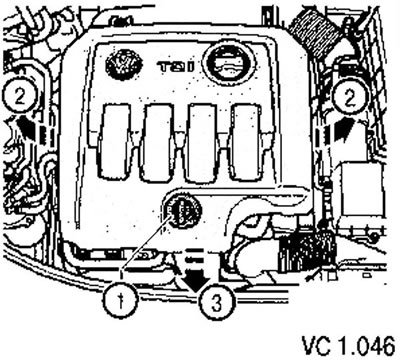

1. Извадете маслоизмервателната пръчка (1).
2. Освободете корпуса на двигателя от скобите (стрелка 2) и го повдигнете нагоре.
3. След това свалете капака на двигателя напред (стрелка 3).
Инсталация
1. Поставете капака на двигателя върху скобите и натиснете леко, докато скобите щракнат на мястото си.
2. Поставете маслоизмервателната пръчка (1) във водещата тръба.
4-цилиндров дизелов двигател (TDI с помпа-инжектор) с буквено обозначение BSU (1,9 л; TDI, 55 kW, 70 к.с., с помпа-инжектор), BLS (1.9 л - TDI, 77 кВт, 105 к.с., с помпа-дюза)

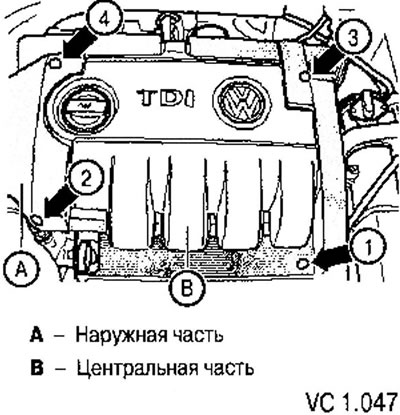

Корпусът на двигателя се състои от две отделни части:
- А - външна част (защриховано на фигурата);
- Б - централна част (не е защриховано на фигурата).
За да свалите горния капак на двигателя, следвайте тези стъпки:.
Премахване

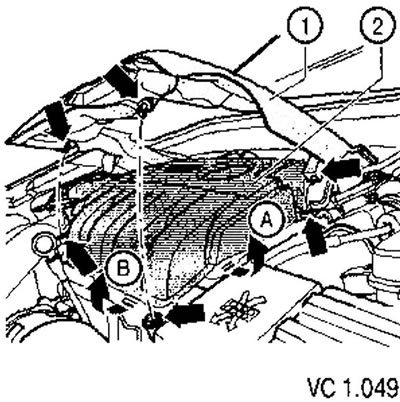

1. Внимателно разхлабете и свалете капака на двигателя в отделните точки на монтаж.
2. Отстранете външната част (1).
3. Средната част (2) също трябва внимателно да се освободи и извади.
Инсталация
1. Поставете капака на двигателя в точките за монтаж (стрелки) и натиснете.
2. Поставете външната част (1) в точките за закрепване (стрелки) и натиснете, докато щракне на мястото си.
