2. Demontujte synchronizátor 4/5 rýchlostí, synchronizačný krúžok 4. prevodového stupňa a 4. prevodový stupeň. Ak sú diely na hriadeli pevne utiahnuté, použite sťahovák a upevnite ho k zadnej časti pastorka 4. prevodového stupňa alebo naopak, zaistite pastorok a vytiahnite hriadeľ.
3. Z hriadeľa vyberte ihlové ložisko 4. prevodového stupňa.

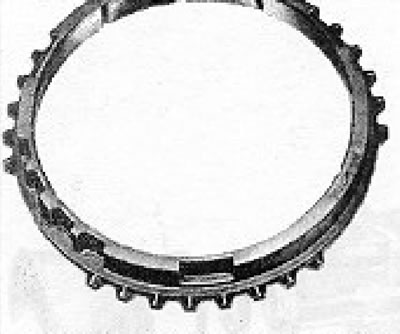

Obrázok 6.41. Synchronizačný krúžok dvojitého prevodového stupňa/spätného chodu.
4. Zo zadného konca hlavného hriadeľa odstráňte axiálnu podložku 2. prevodového stupňa, pastorok 2. prevodového stupňa a jeho synchronizačný krúžok.
5. Demontujte valčekové ložisko 2. prevodového stupňa.
6. Odstráňte vnútorný krúžok ihlového ložiska. Ak je na hriadeli tesné, pomocou sťahováka demontujte synchronizátor 2/3 rýchlosti a pastorok 3. prevodového stupňa. Pripevnite sťahovák k zadnej ploche 3. prevodového stupňa.

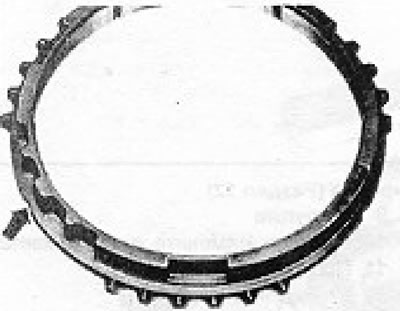

Obrázok 6.42. Synchronizačný krúžok pre 2/3 rýchlosti. Venujte pozornosť drážke (označené šípkou).
7. Odstráňte ihlové ložisko 3. prevodového stupňa.
8. Po demontáži hlavného hriadeľa skontrolujte, či ozubené kolesá nemajú zlomené alebo poškodené zuby, či ložiská nie sú slabé alebo hrkotavé a či synchronizátory nie sú chybné.
9. Informácie o všeobecnej prestavbe synchronizátora nájdete v časti 6, ale upozorňujeme, že na päťstupňovej prevodovke sa označenie synchronizačného krúžku líši od opísaného.

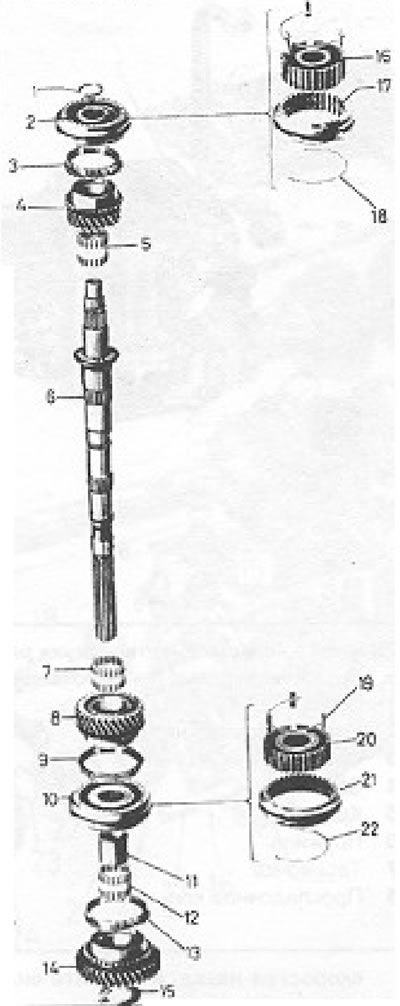

Obrázok 6.43. Detailný pohľad na hlavný hriadeľ bez 1./spätného prevodového stupňa: 1 - Pružinová svorka; 2 - 4/5-stupňový synchronizátor; 3 - Synchronizačný krúžok; 4 - pastorok 4. prevodového stupňa; 5 - Ihlové ložisko; 6 - Hlavný hriadeľ; 7 - Ihlové ložisko; 8 - Pastorok 3. prevodového stupňa; 9 - Synchronizačný krúžok; 10 - 2/3-rýchlostný synchronizátor; 11 - Vnútorný krúžok ihlového ložiska; 12 - Ihlové ložisko; 13 - Synchronizačný krúžok; 14 - Pastorok 2. prevodového stupňa; 15 - Prítlačná podložka; 16 - Synchronizačný náboj; 17 - Synchronizačné puzdro; 18 - Jar; 19 - Posuvné klávesy; 20 - Synchronizačný náboj; 21 - Synchronizačné puzdro; 22 - Jar.
10. Začnite montáž namazaním a namontovaním ihlového ložiska 4. prevodového stupňa na predný koniec hlavného hriadeľa.
11. Nainštalujte pastorok 4. prevodového stupňa, jeho synchronizačný krúžok a synchronizátor 4./5. prevodového stupňa a uistite sa, že širšie rameno náboja smeruje k pastorku 4. prevodového stupňa. Podľa potreby použite lis alebo sťahovák.
12. Namažte ihlové ložisko 3. prevodového stupňa a nainštalujte ho na zadný koniec hlavného hriadeľa.
Originál si môžete pozrieť na portáli VWMANUAL
13. Nainštalujte pastorok tretieho prevodového stupňa, jeho synchronizačný krúžok a synchronizátor 2/3 rýchlosti. Upozorňujeme, že drážka na synchronizačnom puzdre smeruje k ozubenému kolesu 2. prevodového stupňa. Na inštaláciu týchto komponentov použite sťahovák alebo vložte hriadeľ do náboja synchronizátora a riadne zaistite jeho vonkajší povrch.
14. Nainštalujte vnútorný krúžok ihlového ložiska 2. prevodového stupňa.
15. Nainštalujte ihlové ložisko 2. prevodového stupňa a dobre ho namažte.
16. Nainštalujte synchronizačný krúžok 2. prevodového stupňa.
17. Nainštalujte ozubené koleso 2. prevodového stupňa a axiálnu podložku.
