Pozor: Demontáž a montáž rozvodového remeňa pre benzínový motor 1,4 l 55/74 kW (75/100 k) nie sú popísané. Tu sú uvedené len najdôležitejšie pokyny na inštaláciu.
Upevnenie ozubených kolies vačkového hriadeľa v polohe TDC
Otočte kľukový hriadeľ motora do polohy zapaľovania TDC pre valec 1.
Zasuňte blokovací nástroj VW-T10016 s dvoma poistnými kolíkmi cez blokovacie otvory v ozubených kolesách vačkového hriadeľa, kým sa nezastaví v montážnych otvoroch na skrini vačkového hriadeľa. Obidva zaisťovacie kolíky sú zasunuté správne, ak sú vrchné časti hrotov -D v jednej rovine s čiarou "A".
Posuňte konzolu "B", kým sa nezastaví proti ozubenému kolesu "C" vačkového hriadeľa nasávania.
Otočte kľukový hriadeľ motora do polohy zapaľovania TDC pre valec 1.
Zasuňte blokovací nástroj VW-T10016 s dvoma poistnými kolíkmi cez blokovacie otvory v ozubených kolesách vačkového hriadeľa, kým sa nezastaví v montážnych otvoroch na skrini vačkového hriadeľa. Obidva zaisťovacie kolíky sú zasunuté správne, ak sú vrchné časti hrotov -D v jednej rovine s čiarou "A".
Posuňte konzolu "B", kým sa nezastaví proti ozubenému kolesu "C" vačkového hriadeľa nasávania.
Inštalácia napínacieho valčeka rozvodového remeňa
Otočte napínací valec spojovacieho ozubeného remeňa o vnútorný šesťhran "1" v smere hodinových ručičiek v smere "šípky" kontrolného okienka. Súčasne sa znižuje napätie ozubeného remeňa. 2 - výstupok na nosnej doske.
Umiestnite napínací valec a zatlačte ho nahor spolu s ozubeným remeňom. Zaskrutkujte montážnu skrutku.
Utiahnite skrutku rukou. Výstupok na nosnej doske "2" musí zapadnúť do otvoru v hlave valca.
Napnite rozvodový remeň. Na tento účel otáčajte napínacím valčekom proti smeru hodinových ručičiek o vnútorný šesťuholník "1", kým sa indikátor "2" v priezore nenachádza nad výstupkom na nosnej doske "šípka". V tejto polohe utiahnite upevňovaciu skrutku "3" momentom 20 Nm.

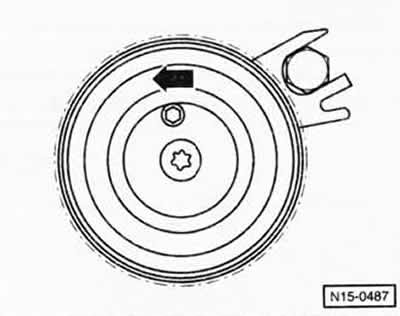

Napnutie hlavného rozvodového remeňa
Ak bol odstránený hlavný napínací valec rozvodového remeňa, musí sa otočiť proti smeru hodinových ručičiek pomocou vnútornej šesťhrannej "šípky" do polohy znázornenej na obrázku.
Rukou dotiahnite upevňovaciu skrutku "2". Hlava skrutky "2" musí byť umiestnená vo výreze nosnej dosky -1-.
Pomocou imbusového kľúča otáčajte napínací valec v smere šípky doľava, kým sa ukazovateľ "3" nenachádza nad výrezom v nosnej doske -šípka doprava-.
Utiahnite upevňovaciu skrutku napínacej kladky na krútiaci moment 20 Nm.
Odstráňte poistný kolík z ozubených kolies vačkového hriadeľa.
Otočte kľukovým hriadeľom o dve otáčky a potom skontrolujte polohu napínacieho valca.

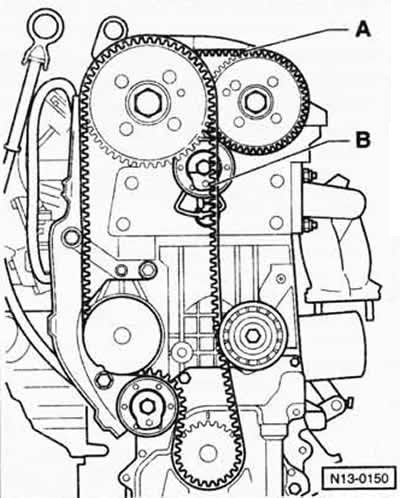

Usporiadanie rozvodového remeňa
A - spojovací ozubený remeň
B - hlavný ozubený remeň
