Strmeň FN-3/FS-III
Odstúpenie
1. Demontujte brzdové doštičky.
2. Odstráňte strmeň z vodiacej lišty topánky.

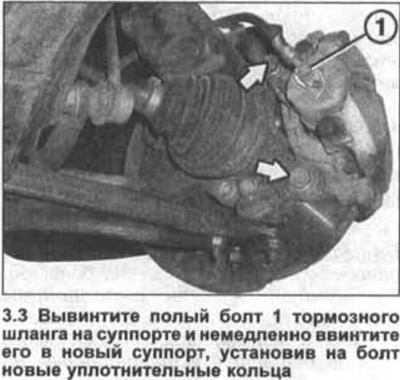

3. Odskrutkujte dutú skrutku 1 brzdovej hadičky na strmeni a ihneď ju zaskrutkujte do nového strmeňa, pričom na skrutku nainštalujte nové O-krúžky (pozri ilustráciu).
Pozor! Pri otvorení brzdového okruhu vyteká brzdová kvapalina. Vymeňte vhodnú nádobu na zachytávanie kvapaliny. Brzdovú kvapalinu môžete predvoliť aj z expanznej nádržky.
Pozor! Ak sa strmeň demontuje len kvôli výmene brzdových doštičiek alebo brzdového kotúča, potom by sa brzdová hadica nemala odpájať od strmeňa. V tomto prípade musí byť strmeň spolu s pripojenou hadicou pripevnený k telu, pričom sa musí zabrániť natiahnutiu alebo krúteniu brzdovej hadičky.
4. Posuvné meradlo FN-3. Odstráňte dve skrutky (pozri šípky na obrázku 3.3) a odpojte vodidlo čeľuste od čapu riadenia.
Pozor! Uťahovací moment skrutiek vedenia obuvi je veľmi vysoký. Pred vykonaním tejto operácie sa odporúča namontovať kolesá a spustiť vozidlo. Ak vozidlo zostane namontované na stojanoch zdvihákov, mala by byť zabezpečená jeho spoľahlivosť a pri odskrutkovaní skrutiek by mal byť kľúč umiestnený vodorovne.
Inštalácia
Pozor! Keď sú brzdové doštičky odstránené, nestláčajte brzdový pedál. V tomto prípade, keď stlačíte pedál, piest sa vytlačí z brzdového valca.
5. Posuvné meradlo FN-3. Namažte vodiace skrutky čeľuste ochrannou pastou, ako je napríklad Loctite 243, po vyčistení ich závitov.
Pozor! Uťahovací moment skrutiek je veľmi vysoký.
6. Posuvné meradlo FN-3. Nainštalujte vodidlo čeľuste na kĺb riadenia a zaistite ho skrutkami silou 190 Nm.
Ak bola brzdová hadica odpojená od strmeňa, nainštalujte nové O-krúžky na dutú skrutku a zaskrutkujte ju do strmeňa. Uťahovací moment skrutiek je 35 Nm. Uistite sa, že brzdová hadica nie je zalomená.
7. Namontujte brzdové doštičky.
8. Odstráňte vzduch z brzdového systému, pozrite si príslušnú kapitolu.
