Obsah: Odstránenie ↓ Inštalácia ↓

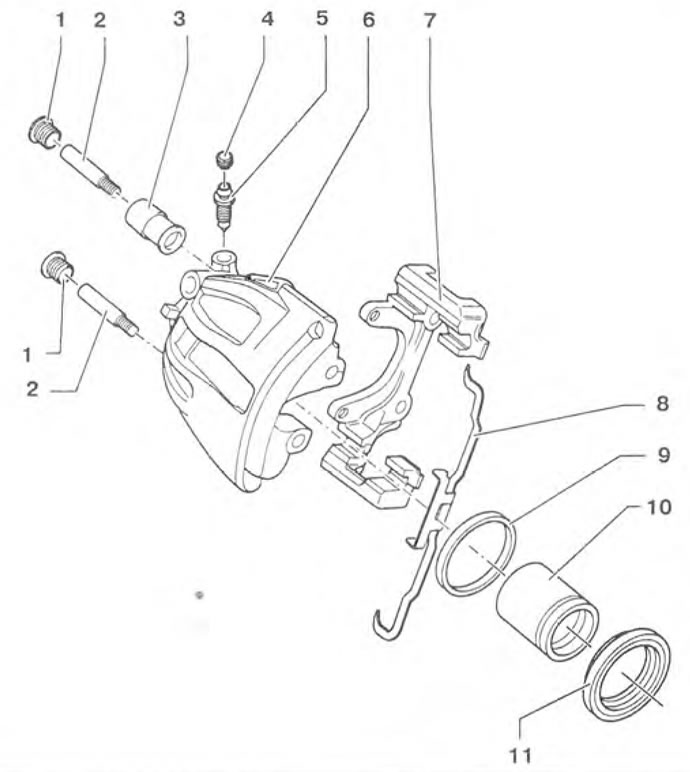

Brzdový strmeň ATE pre vozidlá LT 28/35 je znázornený na obrázku 8.12.
Obrázok 8.12. Brzdový strmeň ATE pre vozidlá LT 28/35: 1 - Viečka; 2 - Vodiace kolíky; 3 - Puzdro; 4.11- Ochranné kryty; 5 - Odvzdušňovací ventil; 6 - Brzdový strmeň; 7 - Podpera brzdového strmeňa; 8 - Držiak; 9 - Pečať; 10 - Piest.
Odstránenie

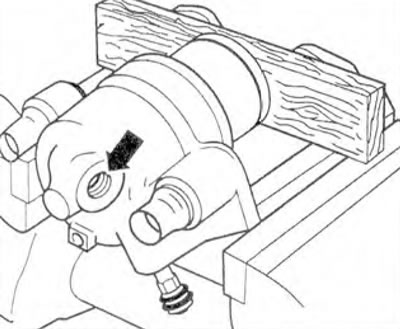

1. Vytlačte piest z brzdového strmeňa pomocou stlačeného vzduchu (šípka) (obrázok 8.13). Umiestnite drevený blok, aby ste pri vyberaní piestu nepoškodili jeho.
Obrázok 8.13. Vytlačte piest z brzdového strmeňa pomocou stlačeného vzduchu (šípka).

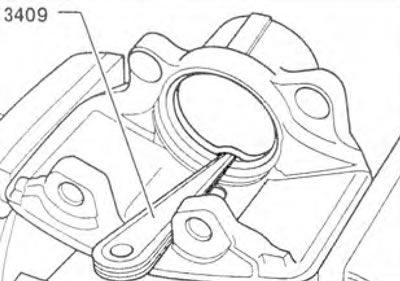

2. Odstráňte tesniaci krúžok pomocou spárovej mierky 3409 (obrázok 8.14).
Obrázok 8.14. Odstráňte tesniaci krúžok pomocou spárovej mierky 3409.
Inštalácia
3. Pred montážou namažte piest a tesniaci krúžok pastou G 052 150 A2.
4. Nainštalujte tesniaci krúžok do brzdového strmeňa.

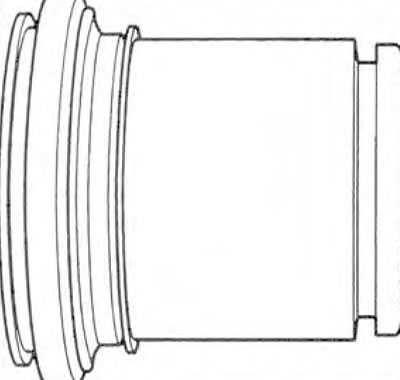

5. Nasaďte ochranný kryt s vonkajšou tesniacou manžetou na piest (obrázok 3.15).
Obrázok 8.15. Nasaďte ochranný kryt s vonkajším tesniacim okrajom na piest.

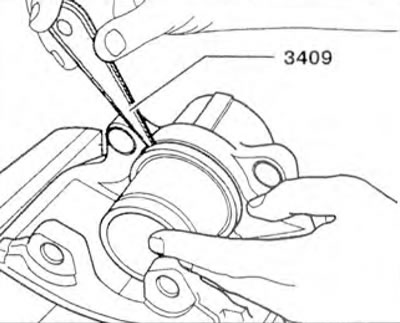

6. Vložte vnútorný tesniaci okraj do drážky valca pomocou spárovej mierky 3409 (obrázok 8.16).
Obrázok 8.16. Vložte vnútorný tesniaci okraj do drážky valca pomocou spárovej mierky 3409.

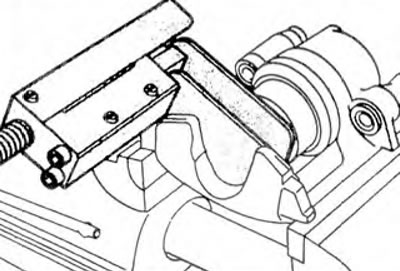

7. Zatlačte piest do brzdového strmeňa (obrázok 8.17).
Obrázok 8.17. Zatlačte piest do brzdového strmeňa.
