Obsah: Odstránenie ↓ Inštalácia ↓
Na obrázku je zobrazený brzdový strmeň Perrot pre vozidlá LT 46 8.18.

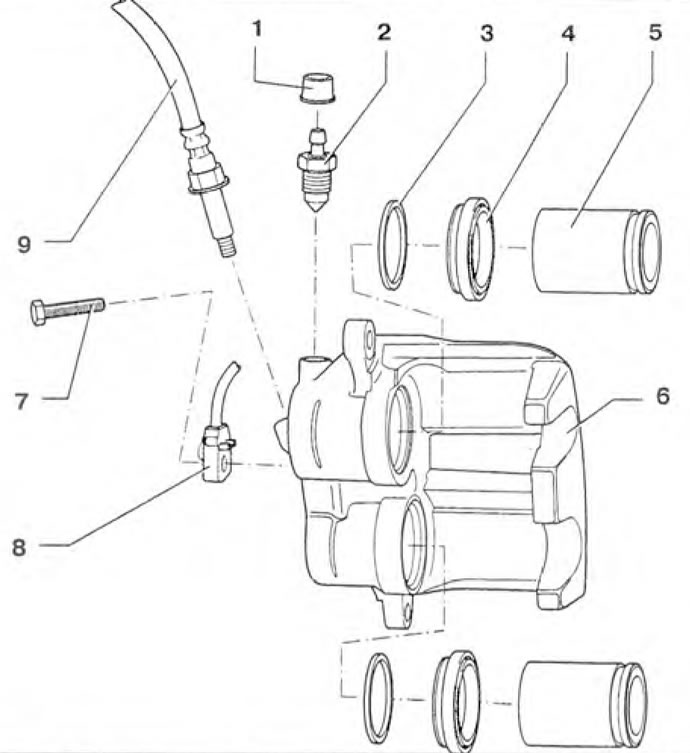

Obrázok 8.18. Brzdový strmeň Perrot pre vozidlá LT 46: 1 - Veko; 2 - Odvzdušňovací ventil; 3 - Tesnenie; 4 - Ochranný kryt; 5 - Piest; 6 - Brzdový strmeň; 7 - Skrutka; 8 - Drôt indikátora opotrebenia brzdového obloženia; 9 - Brzdové potrubie.
Odstránenie
1. Vytlačte piest z brzdového strmeňa (obrázok 8.19).

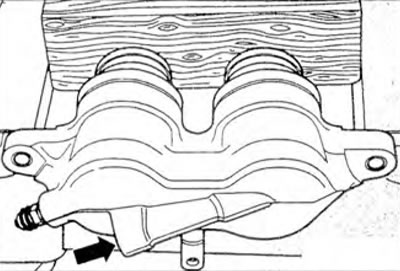

Obrázok 8.19. Vytlačte piest z brzdového strmeňa.
2. Odstráňte tesniaci krúžok pomocou spárovej mierky 3409 (obrázok 8.20).

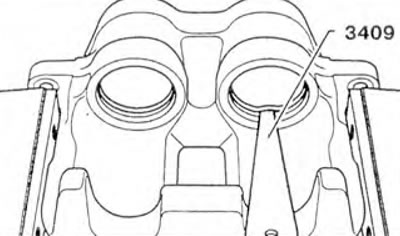

Obrázok 8.20. Odstráňte tesniaci krúžok pomocou spárovej mierky 3409.
Inštalácia
3. Pred montážou namažte piest a tesniaci krúžok pastou G 052 150 A2.
4. Nainštalujte tesniaci krúžok do brzdového strmeňa.
Pôvodné informácie sú zverejnené na webovej stránke: vwmanual.ru
5. Nasaďte ochranný kryt s vonkajšou tesniacou hranou na 1. piest (obrázok 8.15).
6. Vložte vnútorný tesniaci okraj do drážky valca pomocou spárovej mierky 3409 (obrázok 8.21).

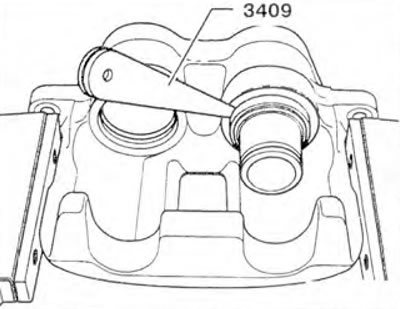

Obrázok 8.21. Vložte vnútorný tesniaci okraj do drážky valca pomocou spárovej mierky 3409.
7. Zatlačte piest do brzdového strmeňa (obrázok 8.22).

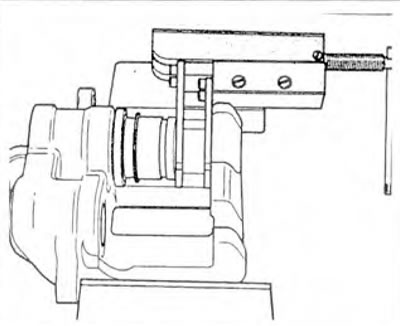

Obrázok 8.22. Zatlačte piest do brzdového strmeňa.
