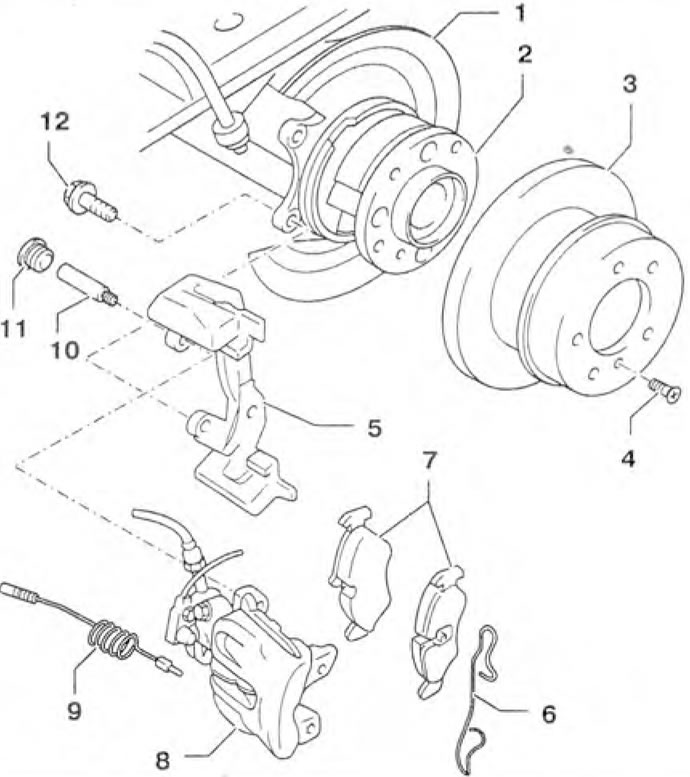

Obrázok 8.23. Plávajúci strmeň ATE vozidla LT 28/35: 1 - Ochranný kryt; 2 - Polohriadeľ zadnej nápravy; 3 - Brzdový kotúč; 4, 12 - Skrutky; 5 - Podpera brzdového strmeňa; 6 - Držiak; 7 - Brzdové doštičky; 8 - Brzdový strmeň; 9 - Indikátor opotrebovania brzdového obloženia; 10 - Vodiaci kolík; 11 - Veko.

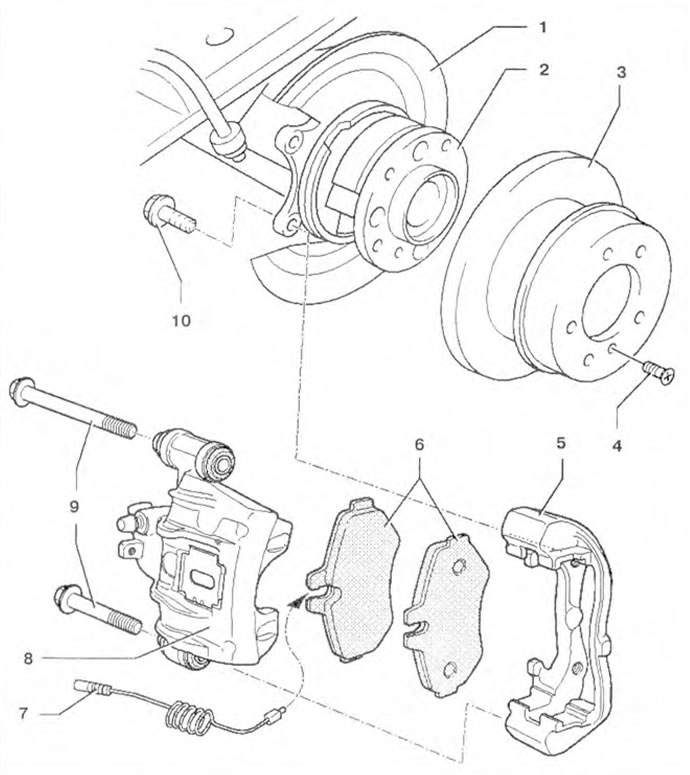

Obrázok 8.24. Plávajúce strmeň Bosch pre LT 35: 1 - Ochranný kryt; 2 - Polohriadeľ zadnej nápravy; 3 - Brzdový kotúč; 4.10- Skrutky; 5 - Podpera brzdového strmeňa; 7 - Indikátor opotrebovania brzdového obloženia; 8 - Brzdový strmeň; 9 - Vodiace prsty.

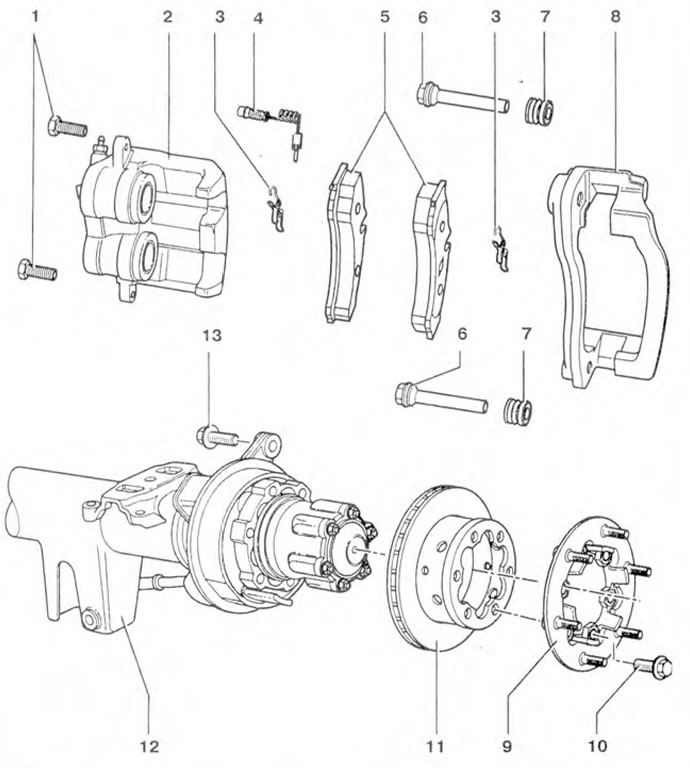

Obrázok 8.25. Perrotov plávajúci strmeň vozidla LT 46: 1, 10, 13 - Skrutky; 2 - Brzdový strmeň; 3 - Držiak; 4 - Indikátor opotrebovania brzdového obloženia; 5 - Brzdové doštičky; 6 - Vodiace kolíky; 7 - Ochranné kryty; 8 - Podpera brzdového strmeňa; 9 - Príruba: 11 - Brzdový kotúč;12 - Zadná náprava.

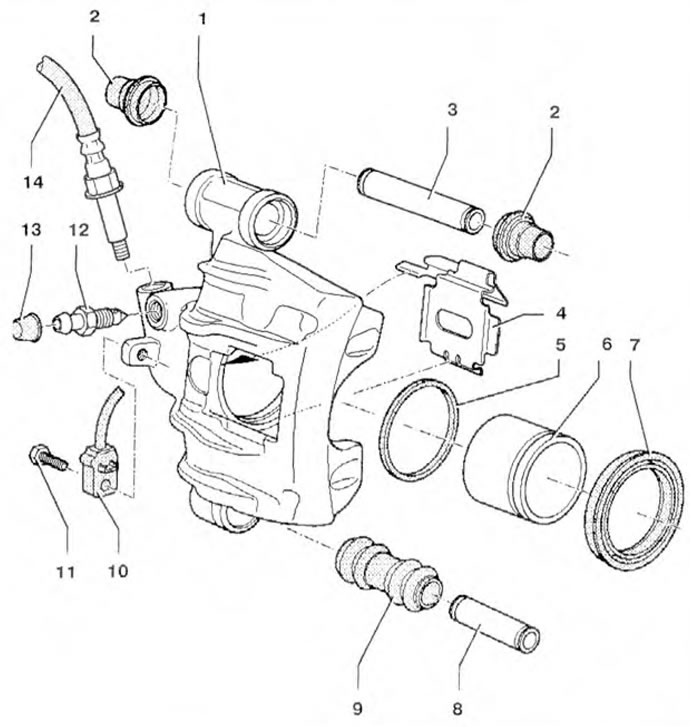

Obrázok 8.26. Strmeň Bosch pre vozidlo LT 35, rozobratý:
1 - Brzdový strmeň; 2, 9, 13 - Ochranné kryty; 3 - Horné vodiace puzdro; 4 - Držiak; 5 - Tesnenie; 6 - Piest; 7 - Ochranný kryt piestu; 8 - Spodné vodiace puzdro; 10 - Kábel pre indikátor opotrebovania brzdových doštičiek; 11 - Skrutka; 12 - Odvzdušňovací ventil; 14 - Brzdové potrubie.
