Obrázok 8.27. Páka pohonu parkovacej brzdy: 1 - Dekoratívny kryt; 2 - Prst; 3 - Puzdro; 4 - Páka pohonu parkovacej brzdy; 5 - Prepínač; 6 - Vodič pre kontrolku parkovacej brzdy; 7,9 - Skrutky: 8 - Predný pohonný kábel; 10 - Montážna doska.
Odstránenie
1. Zdvihnite auto.

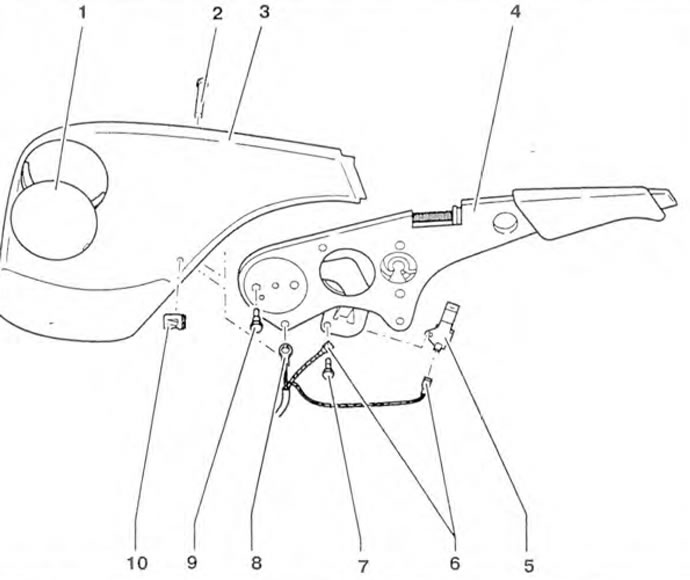

2. Uvoľnite skrutku 1 a otáčajte vačku v smere šípky, kým sa nezastaví (obrázok 8.28).
Obrázok 8.28. Uvoľnite skrutku 1 a otáčajte vačku v smere šípky, kým sa nezastaví.

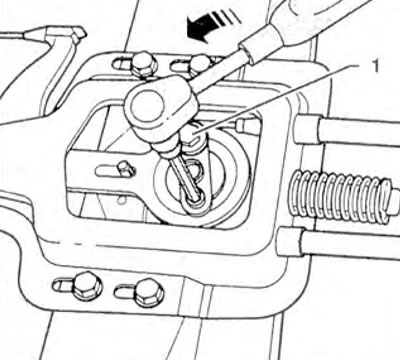

3. Uvoľnite skrutky (šípky) a posuňte posuvnú podpernú konzolu dopredu (obrázok 8.29).
Obrázok 8.29. Uvoľnite skrutky (šípky) a posuňte posuvnú podpernú konzolu dopredu.

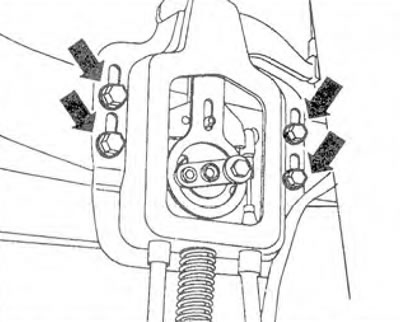

4. Odpojte páku (šípka), ku ktorej je pripevnený predný kábel, od napínacieho puzdra (obrázok 8.30).
Obrázok 8.30. Odpojte páku (šípka), ku ktorej je pripevnený predný kábel, od napínacieho puzdra.

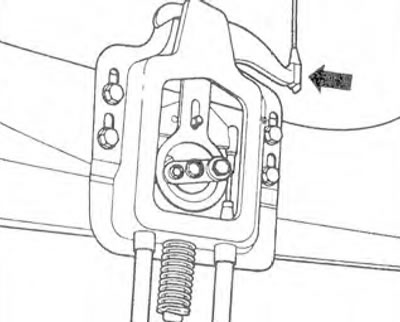

Obrázok 8.31. Odstráňte montážnu dosku 1 a vytiahnite čap 2.
[Informácie sú zverejnené na tomto zdroji: VWmanual.ru]
6. Odstráňte kryt.

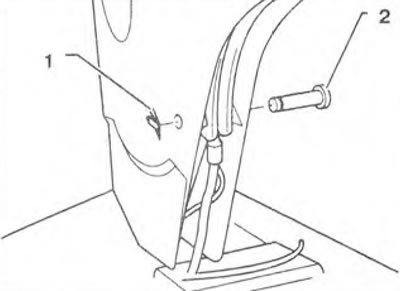

7. Odskrutkujte skrutky 2 na páke 1 (obrázok 8.32). Odpojte konektor kábla pre kontrolku. Odstráňte kryt a odpojte kábel od páky.
Obrázok 8.32. Odskrutkujte skrutky 2 na páke 1.
Inštalácia
8. Inštalácia sa vykonáva v opačnom poradí ako demontáž.
Úprava
9. Uvoľnite páku parkovacej brzdy.
10. Uvoľnite skrutku 1 a otáčajte vačku v smere šípky, kým sa nezastaví (obrázok 8.28).
11. Uvoľnite skrutky (šípky) a posuňte posuvnú podpernú konzolu dopredu (obrázok 8.29).

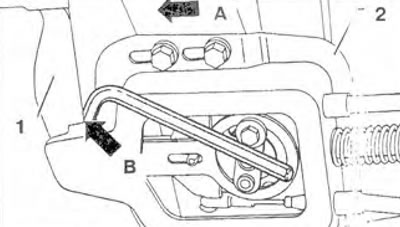

12. Vložte 6 mm B kľúč medzi páku 1 a nosnú konzolu 2 (obrázok 8.33). Posuňte konzolu dozadu tak, aby páka 1 bola zarovnaná s kľúčom v
Obrázok 8.33. Vložte 6 mm kľúč B medzi páku 1 a nosnú konzolu 2. Posuňte konzolu dozadu tak, aby bola páka 1 zarovnaná s kľúčom B.

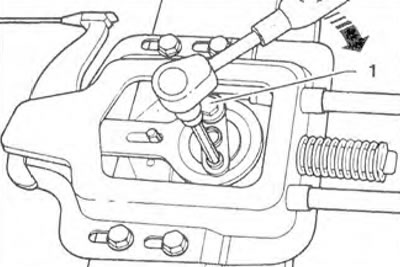

13. Potiahnite vačku v smere šípky a utiahnite skrutku 1 (obrázok 8.34).
Obrázok 8.34. Potiahnite vačku v smere šípky a utiahnite skrutku 1.
14. Uvoľnite páku parkovacej brzdy a skontrolujte, či sa kolesá ľahko otáčajú.
