Umiestnenie komponentov systému ABS 5.0 je znázornené na obrázku 8.38a, systémy ABS 5.3 - na obrázku 8.38b. Umiestnenie diagnostického konektora je znázornené na obrázku 8.39.

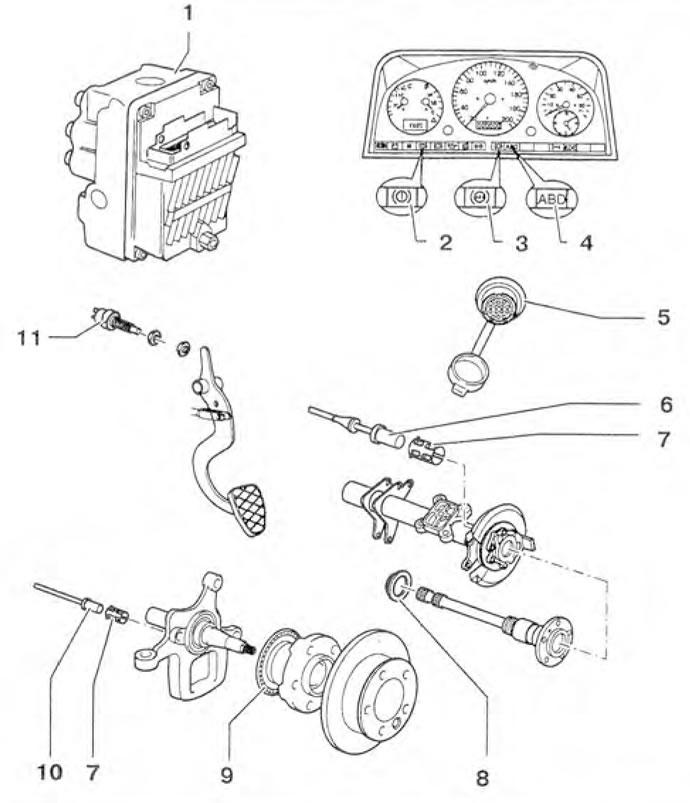

Obrázok 8.38a. Umiestnenie komponentov systému ABS 5.0: 1 - Hydraulická jednotka systému ABS s riadiacou jednotkou ABS a ATC; 2 - Kontrolka brzdového systému; 3 - Kontrolka ABS; 4 - Kontrolka EDL; 5 - Diagnostický konektor; 6 - Snímač rýchlosti zadného kolesa;7 - Puzdrá; 8 - Rotor snímača otáčok zadného kolesa; 9 - Rotor snímača otáčok predného kolesa; 10 - Snímač rýchlosti predného kolesa; 11 - Spínač brzdových svetiel.

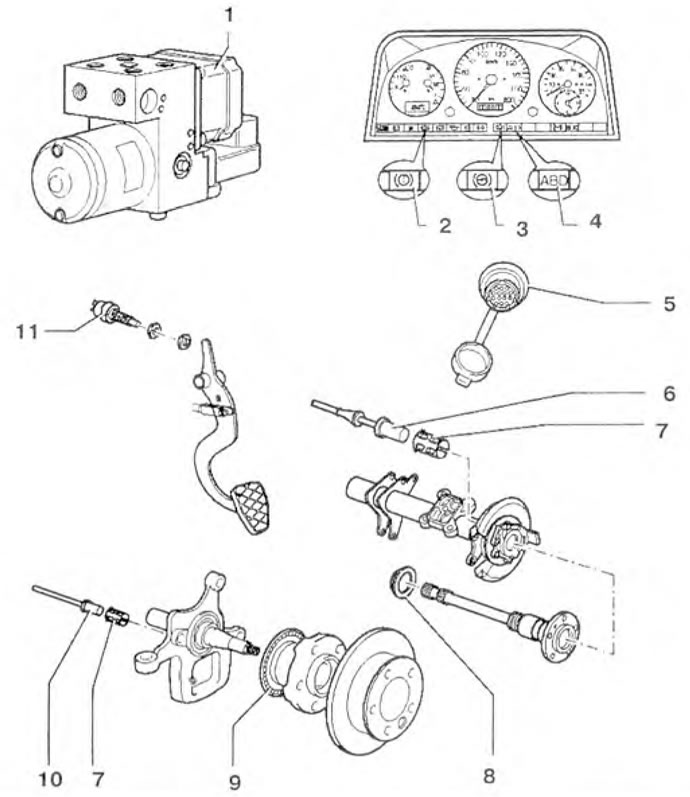

Obrázok 8.38b. Umiestnenie prvkov systému ABS 5.3: 1 - Hydraulická jednotka systému ABS s riadiacou jednotkou ABS a ATC; 2 - Kontrolka brzdového systému; 3 - Kontrolka ABS; 4 - Kontrolka EDL; 5 - Diagnostický konektor; 6 - Snímač rýchlosti zadného kolesa: 7 - Puzdrá; 8 - Rotor snímača otáčok zadného kolesa; 9 - Rotor snímača otáčok predného kolesa; 10 - Snímač rýchlosti predného kolesa; 11 - Spínač brzdových svetiel.

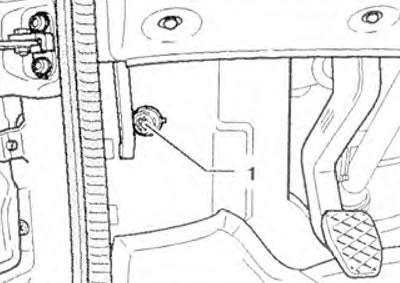

Obrázok 8.39. Umiestnenie diagnostického konektora 1.
Hydraulická jednotka, posilňovač bŕzd a hlavný valec systému ABS 5.0 sú znázornené na obrázku 8.40a, systémy ABS 5.3 - na obrázku 8.40b.

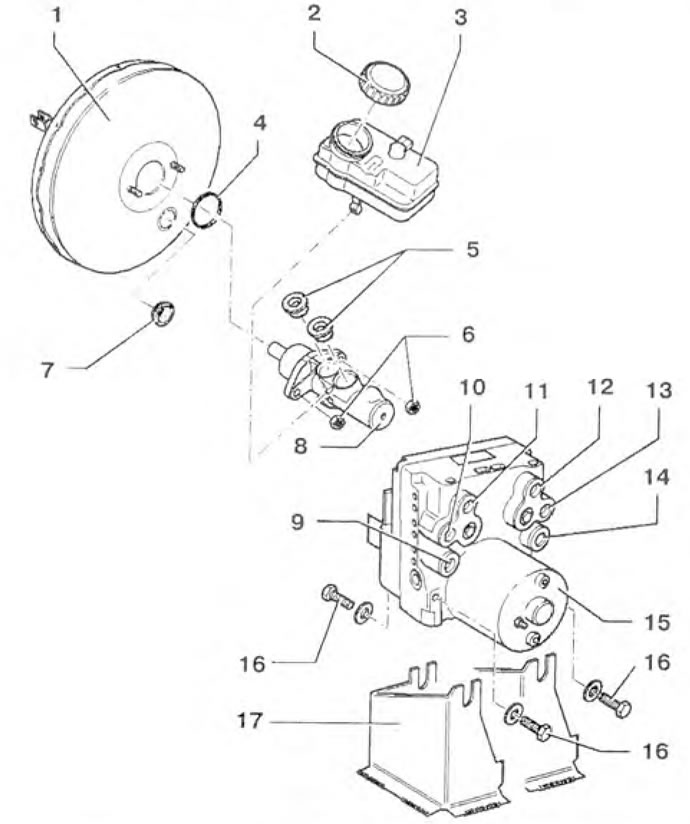

Obrázok 8.40a. Hydraulická jednotka, posilňovač bŕzd a hlavný brzdový valec systému ABS 5.0: 1 - Posilňovač bŕzd; 2 - Veko; 3 - Nádržka brzdovej kvapaliny; 4, 5, 7 - Olejové tesnenia; 6 - Orechy; 8 - Hlavný brzdový valec; 9 - Od hydraulickej jednotky k ľavému prednému brzdovému strmeňu; 10 - Od hydraulickej jednotky k pravému zadnému brzdovému strmeňu; 11 - Od hlavného valca/tlačného piesta k hydraulickej jednotke; 12 - Od hlavného valca/plávajúceho piestu k hydraulickej jednotke; 13 - Od hydraulickej jednotky k ľavému zadnému brzdovému strmeňu;14 - Od hydraulickej jednotky k pravému prednému brzdovému strmeňu; 15 - Hydraulická jednotka ABS/EDS; 16 - Skrutky; 17 - Nosná konzola

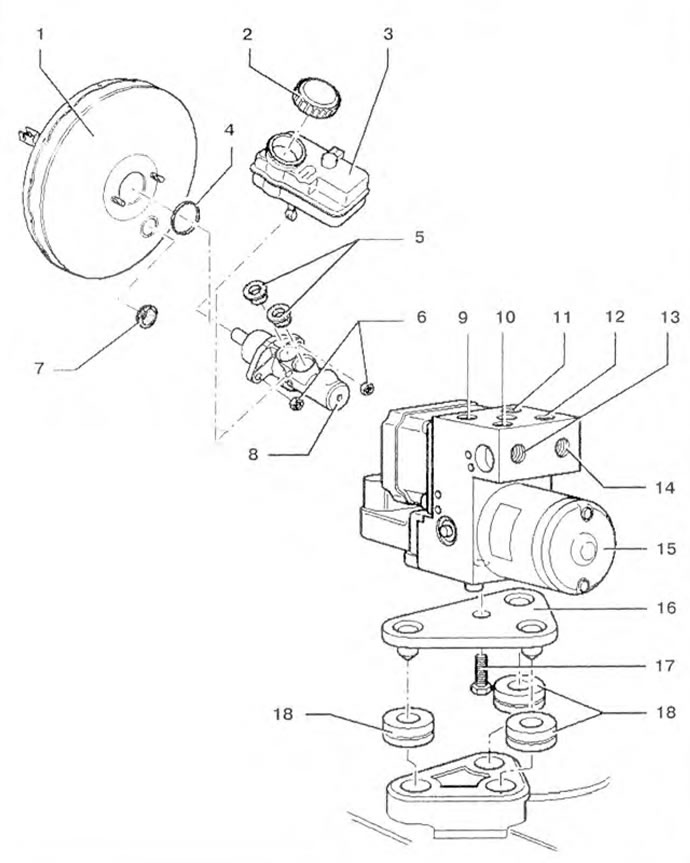

Obrázok 8.406. Hydraulická jednotka, posilňovač bŕzd a hlavný brzdový valec systému ABS 5.3: 1 - Posilňovač bŕzd; 2 - Veko; 3 - Nádržka brzdovej kvapaliny; 4, 5, 7 - Olejové tesnenia; 6 - Orechy; 8 - Hlavný brzdový valec; 9 - Od hydraulického bloku k pravému zadnému brzdovému strmeňu 10 - Od hlavného brzdového valca/plávajúceho piestu k hydraulickému bloku; 11 - Od hydraulickej jednotky k ľavému zadnému brzdovému strmeňu; 12 - Od hlavného valca/tlačného piesta k hydraulickej jednotke; 13 - Od hydraulickej jednotky k ľavému prednému brzdovému strmeňu; 14 - Od hydraulickej jednotky k pravému prednému brzdovému strmeňu; 15 - Hydraulická jednotka ABS/EDS; 16 - Montážna doska; 17 - Skrutky; 18 - Gumové podložky.
