Konektor kabeláže autodiagnostiky a konektor kabeláže riadiacej jednotky ABS/EDL (VW Lt 2d)

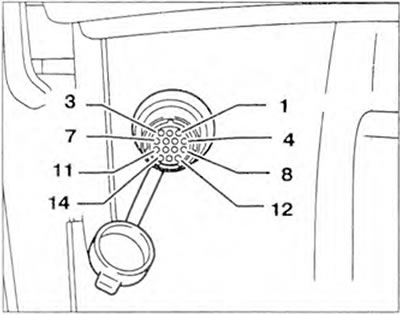

Konektor zapojenia pre autodiagnostiku systému ABS/EDL je znázornený na obrázku 8.42.

Kontakt 1 - uzemnenie (svorka 31). Kontakt 3 - kladný pól (svorka 30). Kontakt 13 - K-vodič ku kontaktu 29 konektora zapojenia riadiacej jednotky ABS/EDL.

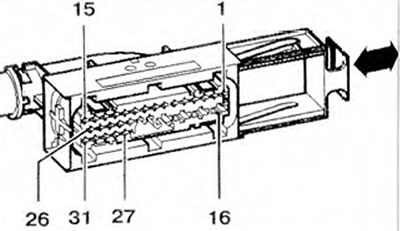

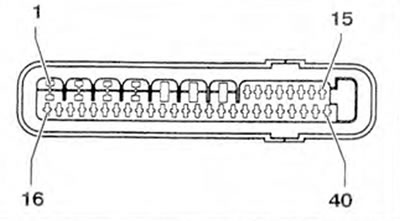

Konektor zapojenia riadiacej jednotky ABS/EDL (verzia 5.0) - na obrázku 8.43, riadiaca jednotka ABS/EDL (verzia 5.3) - na obrázku 8.44.

Priradenie kontaktov konektora zapojenia riadiacej jednotky ABS/EDL verzie 5.0 je uvedené v tabuľke 8.2 a pre riadiacu jednotku ABS/EDL verzie 5.3 v tabuľke 8.3.

Tabuľka 8.2. Priradenie pinov konektora zapojenia riadiacej jednotky ABS/EDL verzia 5.0

Kontakt	Priradenie kontaktu
1	Uzemnenie na ľavej strane motorového priestoru
2	Napájacie napätie z kladného pólu batérie
3
4	Napájacie napätie svorky 15
5	Nepoužíva sa
6
7
8
9
10
11
12	Výstražné svetlo EDL
13	Nepoužíva sa
14
15	Uzemnenie na ľavej strane motorového priestoru
16	Snímač otáčok ľavého predného kolesa
17
18	Snímač rýchlosti ľavého zadného kolesa
19
20	Snímač rýchlosti pravého zadného kolesa
21
22	Nepoužíva sa
23	Snímač otáčok pravého predného kolesa
24
25	Nepoužíva sa
26
27
28	Spínač brzdových svetiel
29	Konektor T14/13, autodiagnostika
30	Nepoužíva sa
31
32
33
34
35
36
37
38
39
40	Výstražná kontrolka ABS

Tabuľka 8.3. Priradenie pinov konektora zapojenia riadiacej jednotky ABS/EDL verzia 5.3

Kontakt	Priradenie kontaktu
1	Snímač rýchlosti pravého zadného kolesa
2
4	Snímač rýchlosti pravého predného kolesa
5
6	Snímač otáčok ľavého predného kolesa
7
8	Snímač rýchlosti ľavého zadného kolesa
9
10	Nepoužíva sa
11	Konektor T14/13, autodiagnostika
12	Nepoužíva sa
13
14	Spínač brzdových svetiel
15	Napájacie napätie relé
16	Uzemnenie pod batériou
17	Napájacie napätie z kladného pólu batérie
18
19	Uzemnenie pod batériou
20	Výstražná kontrolka ABS
21	Nepoužíva sa
22	Výstražné svetlo EDL
23	Nepoužíva sa
24
25
26
27
28
29
30
31
