Кочна чељуст задњег точка — уклањање и уградња (VW Golf 5)

Подршка C-38/C-II41

Уклањање

Пажња! Подизање возила носи ризик од повреда. Препоручује се да се прво упознате са сигурносним мерама предострожности приликом постављања возила на постоље дизалице.

1. Означите смер ротације точка стрелицом на бочној страни гуме и олабавите завртње точка.

2. Подигните задњи део аутомобила и уклоните задњи точак.

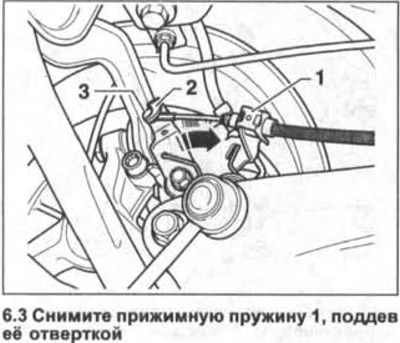

3. Уклоните притисну опругу 1 тако што ћете је подићи шрафцигером (погледајте илустрацију).



4. Притисните полугу 2 на чељусти у смеру стрелице на илустрацији 6.3 и одвојите кабл ручне кочнице.

5. Ослободите сајлу паркирне кочнице из држача.

6. Одвојите црево кочнице од цевовода тако што ћете одврнути шупљи вијак и ослободити црево из држача. Зачепите отвор црева чепом.

Пажња! Када се кочиони круг отвори, кочиона течност излази. Испод поставите одговарајућу посуду за сакупљање течности. Такође можете прво уклонити кочиону течност из експанзионог резервоара.

7. Уклоните горње и доње вијке за монтажу чељусти, држећи вођице од окретања.

8. Уклоните чељуст са вођице кочионих плочица.

9. Уклоните два завртња и одвојите вођицу кочионе папуче од зглоба управљача.

Пажња! Момент затезања водећих вијака кочионе папуче је веома висок. Препоручује се уградња точкова и спуштање возила пре обављања ове операције. Ако аутомобил остане постављен на потпорним постољима, треба се уверити да је сигуран, а кључ треба поставити хоризонтално приликом одвртања вијака.

Инсталација

Пажња! Када су кочионе плочице уклоњене, немојте притискати педалу кочнице. У овом случају, када притиснете педалу, клип ће бити гурнут из кочионог цилиндра.

10. Инсталирајте вођицу папуче на зглоб управљача и причврстите је новим самоблокирајућим завртњима, затегнувши их у два пролаза укрштено.

• 1. пролаз. Затегните завртње момент кључем на 90 Нм.
• 2. пролаз. Затегните завртње кључем за 90°.

Пажња! Да бисте одржали потребан угао ротације, направите шаблон од картона или користите угломер HAZET 6690.

11. Инсталирајте кочионе плочице.

12. Инсталирајте чељуст на вођицу јастучића и причврстите је новим самоблокирајућим завртњима, примењујући силу од 35 Нм, држећи вођице од окретања.

13. Причврстите кабл ручне кочнице за држач на чељусти и уградите притисне опруге.

14. Гурните ручицу на чељусти напред и причврстите сајлу ручне кочнице.

Оригинални текст се може наћи на порталу: VWMANUAL

15. Повежите цев и кочионо црево тако што ћете увртати шупљи вијак са силом од 14 Нм.

16. Одзрачите кочиони систем, погледајте одговарајуће поглавље.

17. Притисните педалу кочнице неколико пута док возило мирује.

18. Подесите паркирну кочницу, погледајте одговарајуће поглавље.

19. Поставите уклоњени точак у складу са ознакама направљеним током уклањања.


20. Заврните завртње на точковима и спустите аутомобил на точкове.

21. Затегните завртње на точковима унакрст до обртног момента од 120 Нм.
