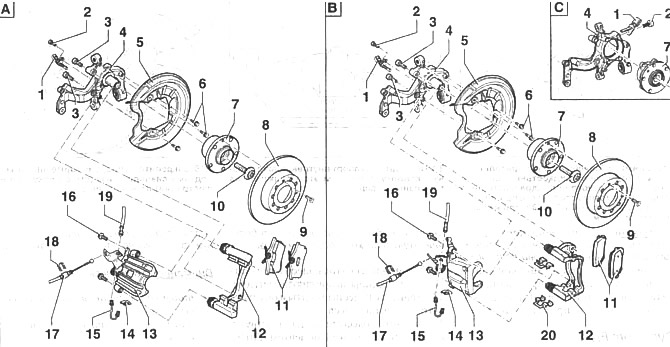

4.0. Задње диск кочнице
1 - сензор ABS. Пре уградње сензора, очистите рупу и подмажите је високотемпературним мазивом, као што је керамичка паста Liqui Moly
2 - вијак са главом за шестоугаони кључ. Момент затезања 8 Нм
3 - вијци за монтажу вођице кочнице*. Завртњи су самоблокирајући. Завртњи се затегну силом од 90 Нм и затим окрећу за 90°.
А - зглоб управљача
5 - заштитни поклопац
6 - вијци Момент затезања 9 Нм
7 - главчина и лежај главчине са сензорским зупчаником ABS
8 - кочиони диск. Приликом замене на оба точка треба уградити нове кочионе дискове
9 - вијак за закључавање кочионог диска. Момент затезања 4 Нм
10 - вијак главчине*. Селф-лоцкинг. Вијак се затеже силом од 180 Нм, а затим се окреће за 180°
11 - кочионе плочице Приликом замене плочица, неопходно је уградити нове плочице на оба кочиона механизма
12 - вођица за ципеле са завртњима за монтажу на зглоб управљача
13 - подршка
14 - Држач кочионог црева
15 - Кочионо црево са шупљим завртњем Момент затезања 14 Нм
16 - вијци за монтажу чељусти са самоблокирањем. Момент затезања 35 Нм
17 - Кабел паркирне кочнице
18 - Држач сајле ручне кочнице
19 - кочионо црево
20 - опруге притиска кочионе папуче. Приликом постављања нових јастучића, они се замењују.
* мора се заменити након сваког растављања
