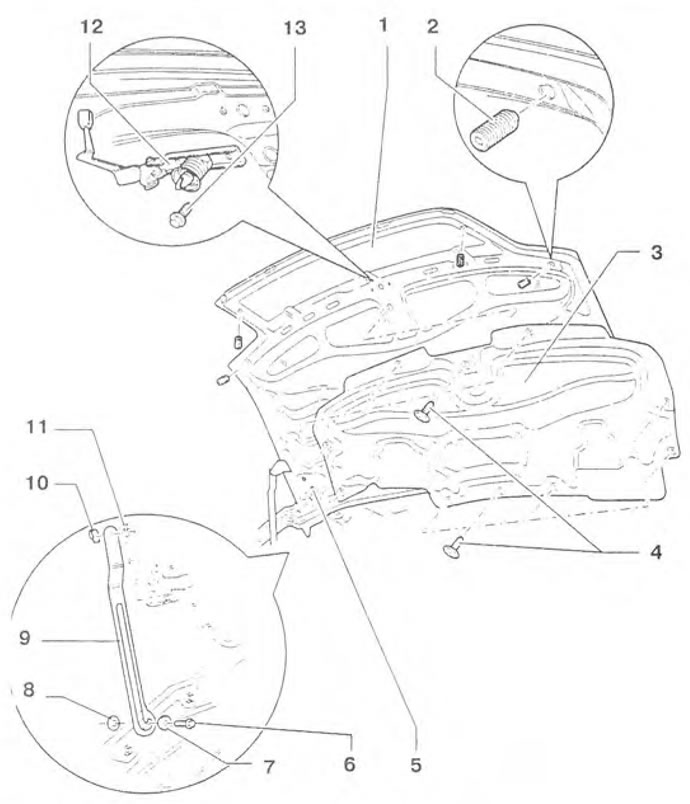

Rysunek 10.8a. Stara wersja okapu: 1 - Kaptur; 2 - Korek gumowy; 3 - Ekranowanie; 4 - Korki uliczne; 5 - Pętla; 6, 13 - Śruby: 7 - Podkładka; 8 - Tuleja; 9 - Wspornik maski; 10 - Pierścień ustalający; 11 - Sprężyna drutowa; 12 - Zamek maski.

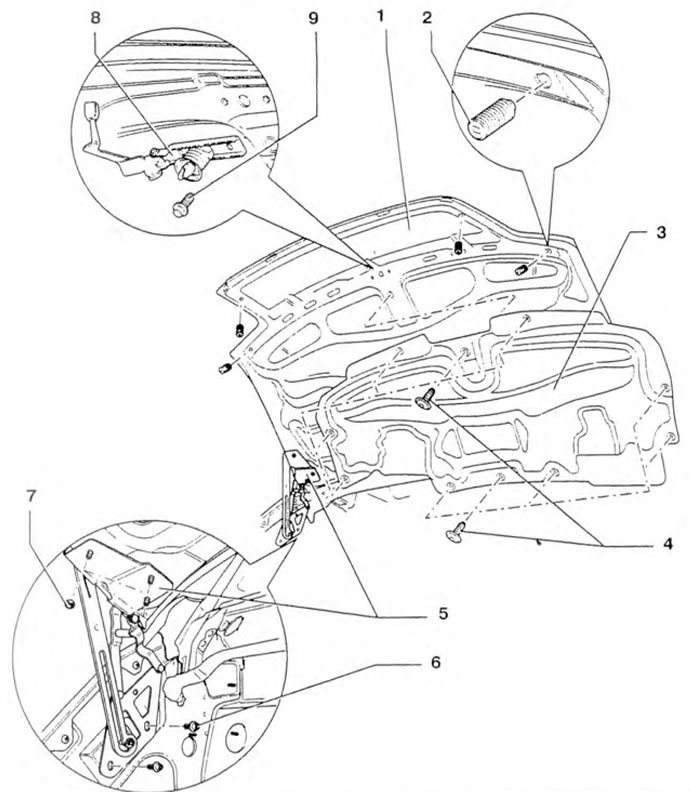

Rysunek 10.8b. Maska nowej wersji: 1 - Kaptur; 2 - Korek gumowy; 3 - Ekranowanie; 4 - Korki uliczne; 5 - Pętla; 6, 9 - Śruby; 7 - Orzech; 8 - Zamek maski.

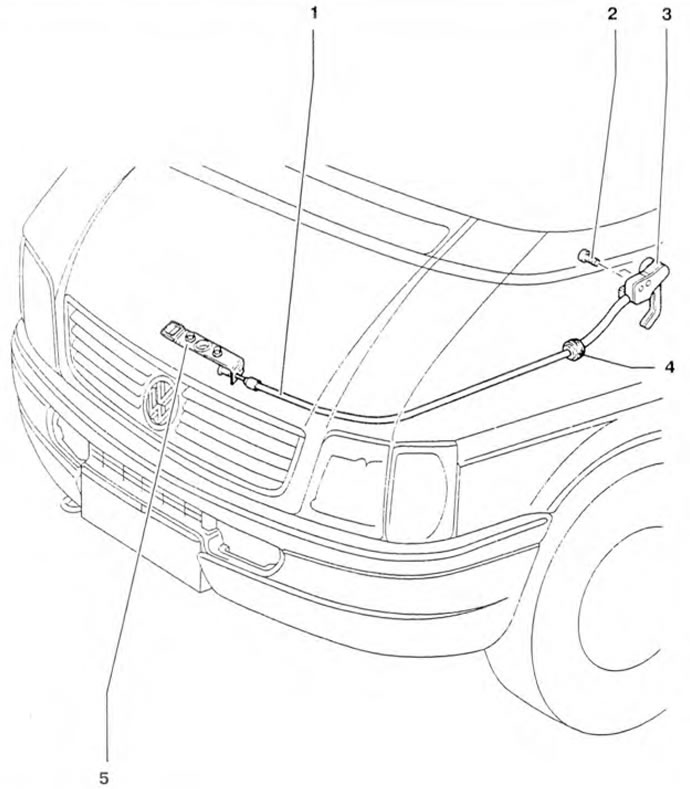

Rysunek 10.9. Linka zwalniająca maskę: 1 - Linka zwalniająca maskę; 2 - Śruba; 3 - Dźwignia zwalniająca; 4 - Tuleja gumowa; 5 - Zamek maski.
