Na zdjęciu widoczne są drzwi przesuwne 10.15.

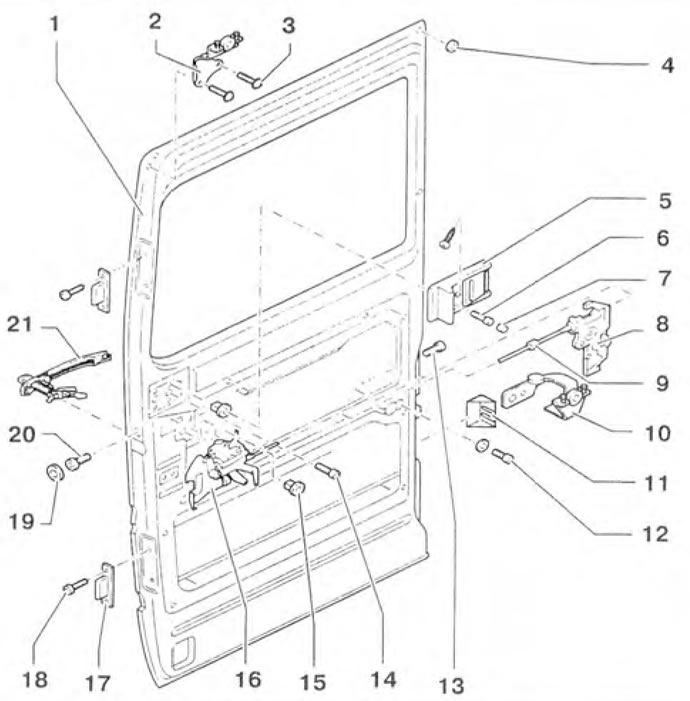

Rysunek 10.15. Drzwi przesuwne: 1 - Drzwi przesuwne; 2 - Górna prowadnica rolkowa; 3, 6, 12, 13, 14, 18, 20 - Śruby; 4 - Korek gumowy; 5 - Mechanizm otwierania drzwi wewnętrznych; 7, 11, 19 - Pokrywy; 8 - Zamek centralny z linką; 9, 15 - Stabilizatory; 10 - Pętla montażowa; 16 - Mechanizm zdalnego otwierania drzwi; 17 - Zatrzask; 21 - Zawias drzwi.

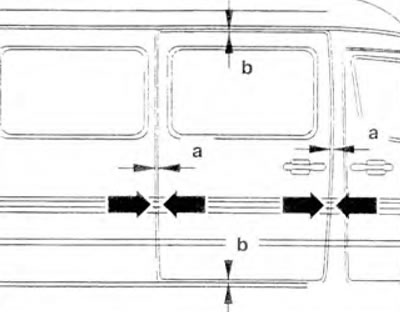

Drzwi przesuwne są prawidłowo wyregulowane, jeżeli odległości a i b są prawidłowe na całym obwodzie drzwi (strzałka) (rysunek 10.16).
Szczeliny: a = 7±0,5 mm, b = 7±0,5 mm.
Rysunek 10.16. Drzwi przesuwne są prawidłowo wyregulowane, jeżeli odległości a i b są prawidłowe na całym obwodzie drzwi (strzałka).
