Na zdjęciu widoczne jest przednie skrzydło 10.1.

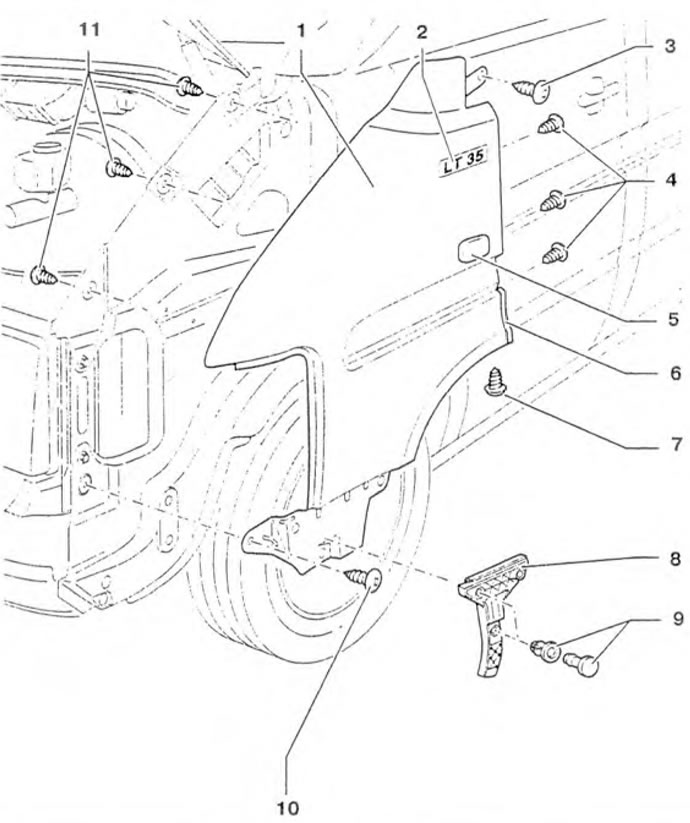

Rysunek 10.1. Błotnik przedni: 1 - Błotnik przedni; 2 - Emblemat boczny; 3, 4, 7, 10, 11 - Śruby; 5 - Wskaźnik kierunku; 6 - Pieczęć; 8 - Przewodnik; 9 - Pierścień uszczelniający.
Wyjmowanie
1. Zdejmij przedni zderzak.
2. Zdejmij boczny kierunkowskaz.
3. Odkręć śrubę 1 (rysunek 10.2).

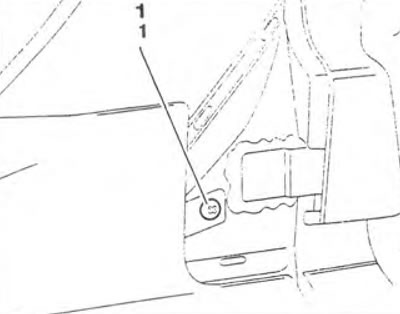

Rysunek 10.2. Odkręć sworzeń 1.
4. Odetnij uszczelkę 1 pomiędzy nadkolem a błotnikiem i odkręć śrubę 2 (rysunek 10.3).

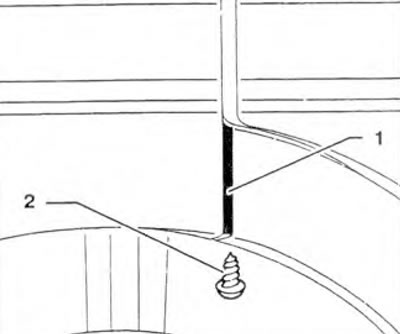

Rysunek 10.3. Odetnij uszczelkę 1 pomiędzy nadkolem a błotnikiem i odkręć śrubę 2.
5. Zdejmij górne dystanse 1 i zdejmij prowadnicę zderzaka 3 z pojazdu, a następnie odkręć śrubę 2 (rysunek 10.4).

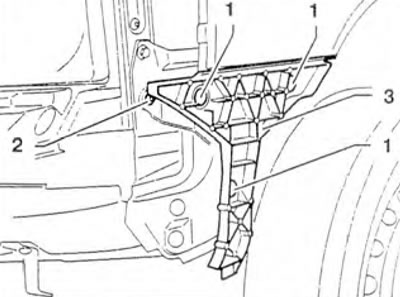

Rysunek 10.4. Zdejmij górne dystanse 1 i wyjmij prowadnicę zderzaka 3 z pojazdu, a następnie odkręć śrubę 2.
6. Wyjmij śruby 1 z przedniego słupka (rysunek 10.5).

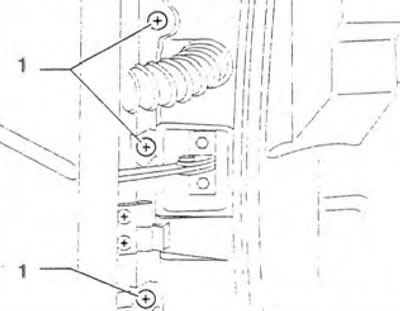

Rysunek 10.5. Wyjmij śruby 1 z przedniego słupka.
7. Wyjmij śruby 1 z górnej części skrzydła 2 (rysunek 10.6).

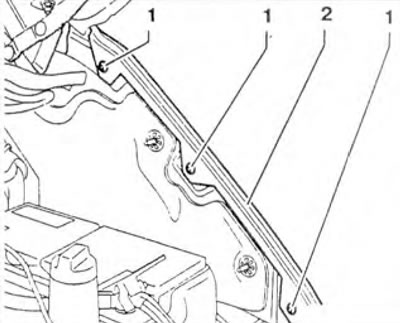

Rysunek 10.6. Wyjmij śruby 1 z górnej części skrzydła 2.
8. Zdejmij skrzydło.
Instalacja
9. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
